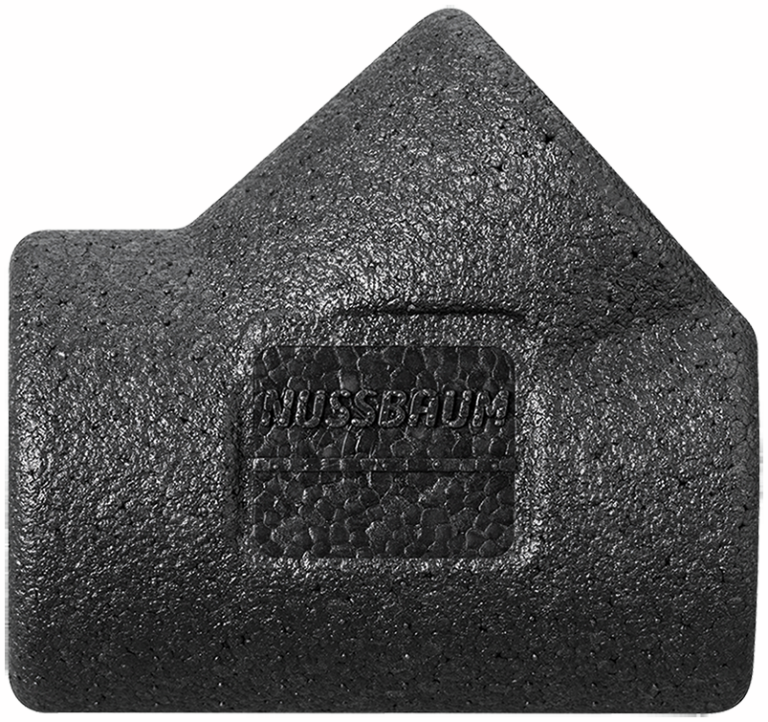

82220 Dämmbox
zu Schrägsitzventil, zu KRV-Ventil, zu Rückflussverhinderer
| Hauptwerkstoff | EPP |
| Betriebstemperatur max. | 90 °C |
| Baustoffklasse nach EN 13501-1 | E |
| Wärmeleitfähigkeit | 0.035 W/(m*K) |

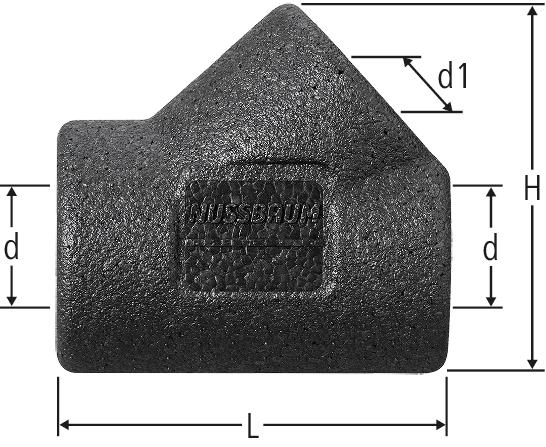

| DN | d | d1 | L | H | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 36 | 19 | 105 | 95 | 15 | 82220.21 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 20 | 43 | 19 | 120 | 114 | 20 | 82220.22 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 25 | 51 | 26 | 140 | 136 | 25 | 82220.23 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 32 | 57 | 26 | 155 | 153 | 32 | 82220.24 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 40 | 69 | 31 | 185 | 175 | 40 | 82220.25 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 50 | 87 | 31 | 215 | 212 | 50 | 82220.26 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
CAD / BIM
| Beschreibung | Dämmbox |
| Grösse |
|
| Artikelnummer |
82220.21
|
