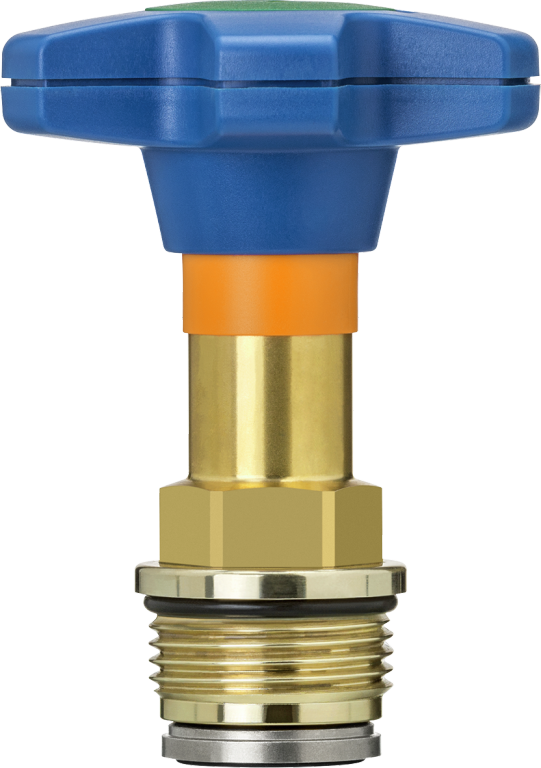

23150 Easy-Top-Oberteil
zu Schrägsitzventil, zu Batterieventil
mit Ventiltellereinheit aus Edelstahl, mit Dichtung EPDM
| Hauptwerkstoff | Kupferlegierung bleifrei CW724R |
| Medien | Wasser |
| Betriebstemperatur max. | 90 °C |
| Modellreihe ab | 1985 |

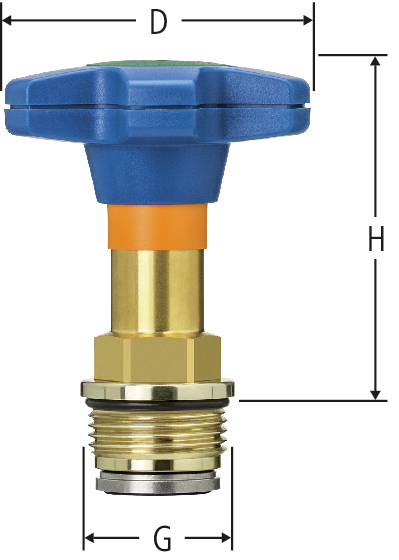

| DN | GN | Ø | G | D | H | Art.-Nr. | RK | VE | suissetec NPK499 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ½ | 15 / 18 | ½ | 60 | 57 | ½ | 23150.04 | 01 | 1 | 421.412 |
| ||||
|
|
|||||||||||||||
| 20 | ¾ | 22 | ¾ | 60 | 68 | ¾ | 23150.05 | 01 | 1 | 421.413 |
| ||||
|
|
|||||||||||||||
| 25 | 1 | 28 | 1 | 73 | 80 | 1 | 23150.06 | 01 | 1 | 421.414 |
| ||||
|
|
|||||||||||||||
| 32 | 1¼ | 35 | 1¼ | 73 | 91 | 1¼ | 23150.07 | 01 | 1 | 421.415 |
| ||||
|
|
|||||||||||||||
| 40 | 1½ | 42 | 1½ | 98 | 106 | 1½ | 23150.08 | 01 | 1 | 421.416 |
| ||||
|
|
|||||||||||||||
| 50 | 2 | 54 | 2 | 98 | 124 | 2 | 23150.09 | 01 | 1 | 421.417 |
| ||||
|
|
|||||||||||||||
Hinweis
Achtung: Nur für Ventile ab Baujahr 1985 einsetzbar!
CAD / BIM

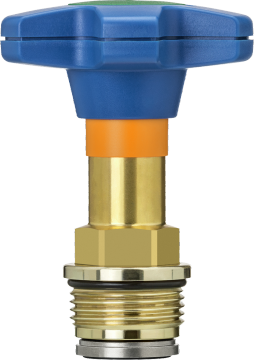

| Beschreibung | Easy-Top-Oberteil |
| Grösse |
|
| Artikelnummer |
23150.04
|
