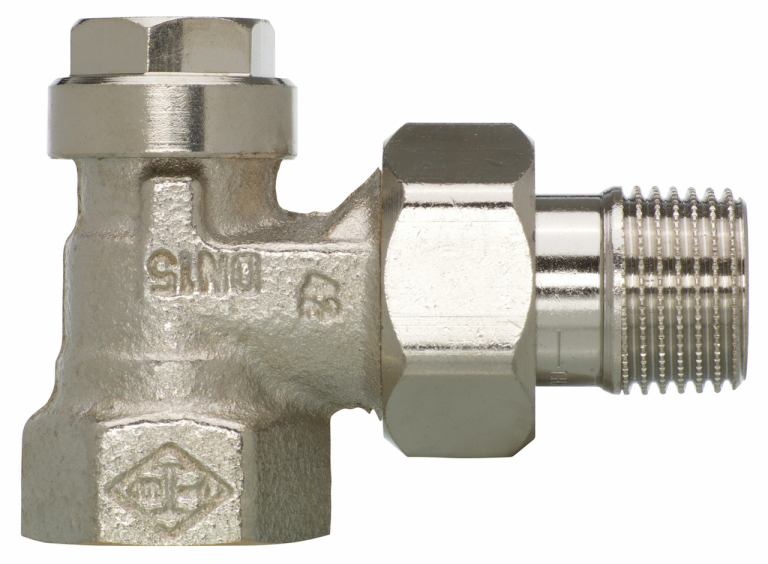

55320 Rücklaufverschraubung Eckausführung
mit Entleermöglichkeit
absperr- und regulierbar
| Hauptwerkstoff | Rotguss |
| Oberflächenbehandlung | vernickelt |
| Betriebsdruck max. | 10 bar |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 120 °C |

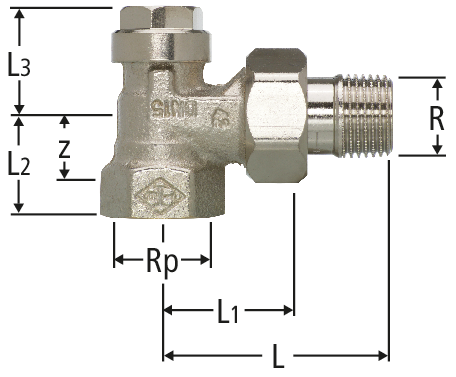

| Rp | R | z | L | L1 | L2 | L3 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ⅜ | 12 | 52 | 26 | 22 | 28 | ⅜ | 55320.21 | 1 |
| 34 | - | ||||
|
|
||||||||||||||||
| ½ | ½ | 13 | 58 | 29 | 26 | 28 | ½ | 55320.22 | 1 |
| 34 | - | ||||
|
|
||||||||||||||||
| ¾ | ¾ | 14 | 58 | 26 | 29 | 28 | ¾ | 55320.23 | 1 |
| 34 | - | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Rücklaufverschraubung Eckausführung |
| Grösse |
|
| Artikelnummer |
55320.21
|
