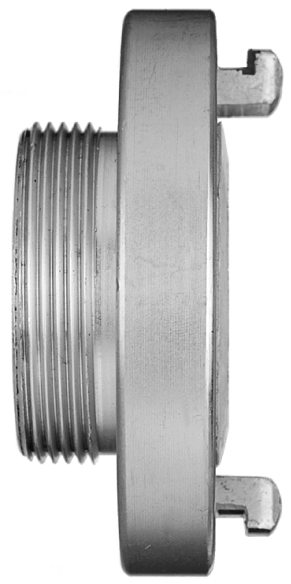

24057 Festkupplung Storz
mit Aussengewinde
| Hauptwerkstoff | Aluminium |
| Nenndruck | PN 16 |

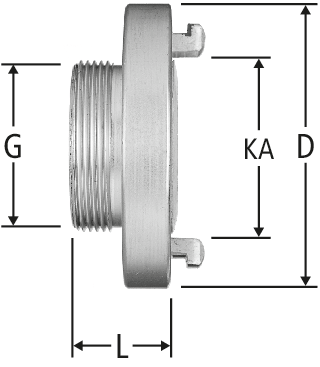

| G | D | L | KA | Storz | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 98 | 35 | 66 | 55 | 1 x 66 | 24057.21 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 1¼ | 98 | 35 | 66 | 55 | 1¼ x 66 | 24057.22 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 1½ | 98 | 35 | 66 | 55 | 1½ x 66 | 24057.23 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 2 | 98 | 35 | 66 | 55 | 2 x 66 | 24057.24 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
| 2½ | 126 | 38 | 89 | 75 | 2½ x 89 | 24057.27 | 1 |
| 02 | - | ||||
|
|
||||||||||||||
Hinweis
KA = Knaggenabstand
CAD / BIM
| Beschreibung | Festkupplung Storz |
| Grösse |
|
| Artikelnummer |
24057.21
|
