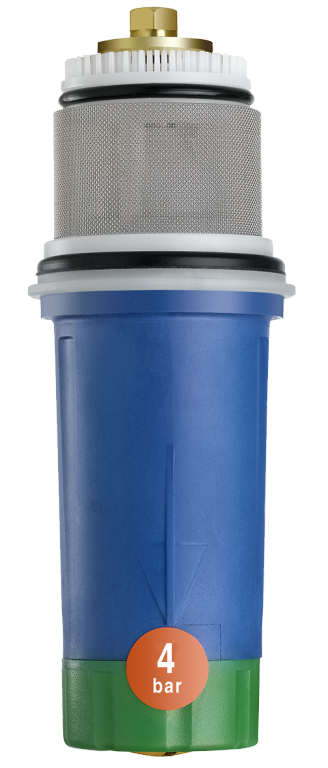

93010 Patrone
zu Druckreduzierventil
| Hauptwerkstoff | Kunststoff |
| Sekundärdruck min. | 2 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 70 °C |
| Medien | Wasser |

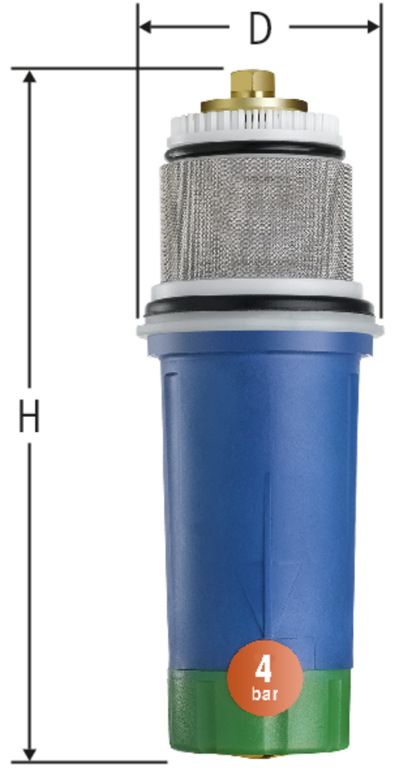

| DN | GN | d min | d max | D | H | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 / 20 / 25 | ½ / ¾ / 1 | 15 | 28 | 50 | 134 | 2 bar - 6 bar | 25 | 93010.21 | 1 |
| 01 | 421.134 | ||||
|
|
||||||||||||||||
| 32 / 40 / 50 | 1¼ / 1½ / 2 | 35 | 54 | 67 | 187 | 2 bar - 6 bar | 50 | 93010.22 | 1 |
| 01 | 421.138 | ||||
|
|
||||||||||||||||
Hinweis
GN/DN/d = Ventilgrösse
CAD / BIM
| Beschreibung | Patrone |
| Grösse |
|
| Artikelnummer |
93010.21
|
