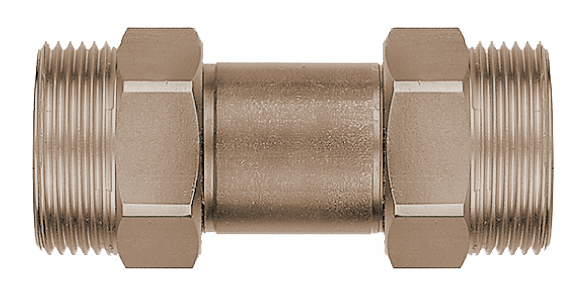

11015 Passstück
ohne Anschlussverschraubung
zu Druckreduzierventil, zu Redfil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

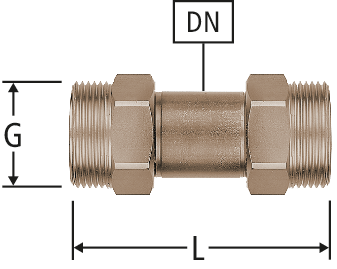

| DN | G | L | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | 80 | 15 (½) | 11015.04 | 1 |
| 02 | 618.313 | ||||
|
|
||||||||||||
| 20 | 1 | 85 | 20 (¾) | 11015.05 | 1 |
| 02 | 618.314 | ||||
|
|
||||||||||||
| 25 | 1¼ | 100 | 25 (1) | 11015.06 | 1 |
| 02 | 618.315 | ||||
|
|
||||||||||||
| 32 | 1½ | 120 | 32 (1¼) | 11015.07 | 1 |
| 02 | 618.316 | ||||
|
|
||||||||||||
| 40 | 1¾ | 145 | 40 (1½) | 11015.08 | 1 |
| 02 | 618.317 | ||||
|
|
||||||||||||
| 50 | 2⅜ | 175 | 50 (2) | 11015.09 | 1 |
| 02 | 618.318 | ||||
|
|
||||||||||||
CAD / BIM
| Beschreibung | Passstück |
| Grösse |
|
| Artikelnummer |
11015.04
|
