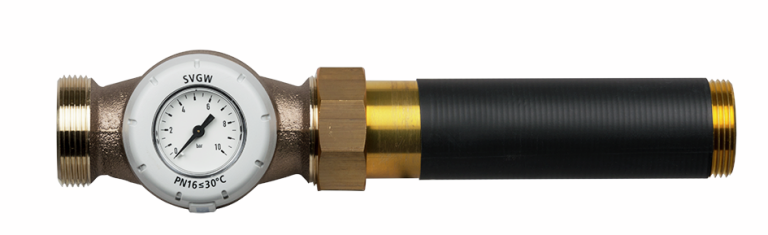

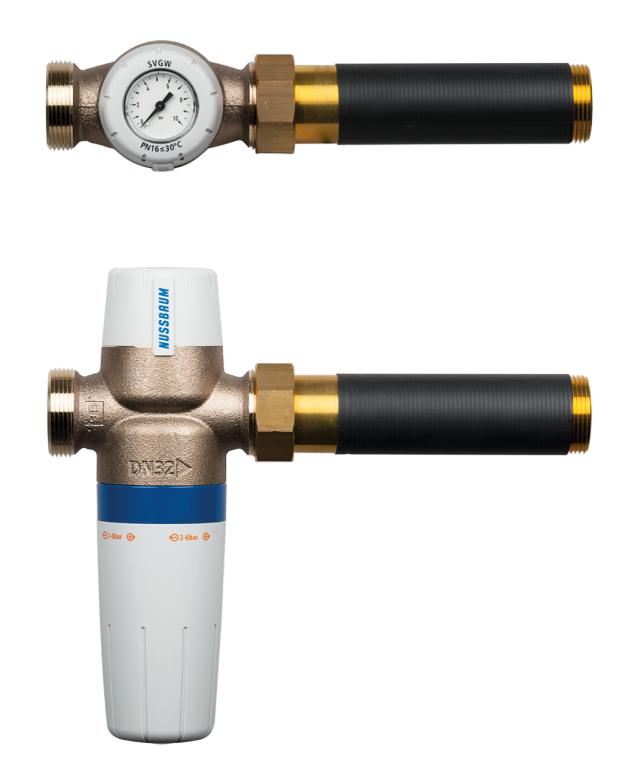

95430 Druckreduzierventil - Austausch
mit Optifitt-Serra-Anschlussverschraubung
inkl. Manometer
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 2 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser |
| DN | GN | G | G1 | D | L | H | H1 | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ½ | ¾ | ½ | 56 | 120 | 123 | 66 | 3.48 | 2 bar - 6 bar | 15 (½) | 95430.04 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 20 | ¾ | 1 | ¾ | 56 | 145 | 123 | 66 | 4.5 | 2 bar - 6 bar | 20 (¾) | 95430.05 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 25 | 1 | 1¼ | 1 | 56 | 180 | 123 | 66 | 5.52 | 2 bar - 6 bar | 25 (1) | 95430.06 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 32 | 1¼ | 1½ | 1¼ | 69 | 225 | 177 | 77 | 13.2 | 2 bar - 6 bar | 32 (1¼) | 95430.07 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 40 | 1½ | 1¾ | 1½ | 69 | 260 | 177 | 77 | 16.2 | 2 bar - 6 bar | 40 (1½) | 95430.08 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 50 | 2 | 2⅜ | 2 | 69 | 290 | 177 | 77 | 21.6 | 2 bar - 6 bar | 50 (2) | 95430.09 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 65 | 2½ | 3 | 2½ | 128 | 350 | 286 | 126 | 44.4 | 2 bar - 6 bar | 65 (2½) | 95430.10 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
Hinweis
Die Grössen DN 40 und DN 50 werden mit 2 Adaptern geliefert.
Die Preise gelangen nur im Austauschverfahren zur Anwendung.
CAD / BIM
| Beschreibung | Druckreduzierventil - Austausch |
| Grösse |
|
| Artikelnummer |
95430.04
|
