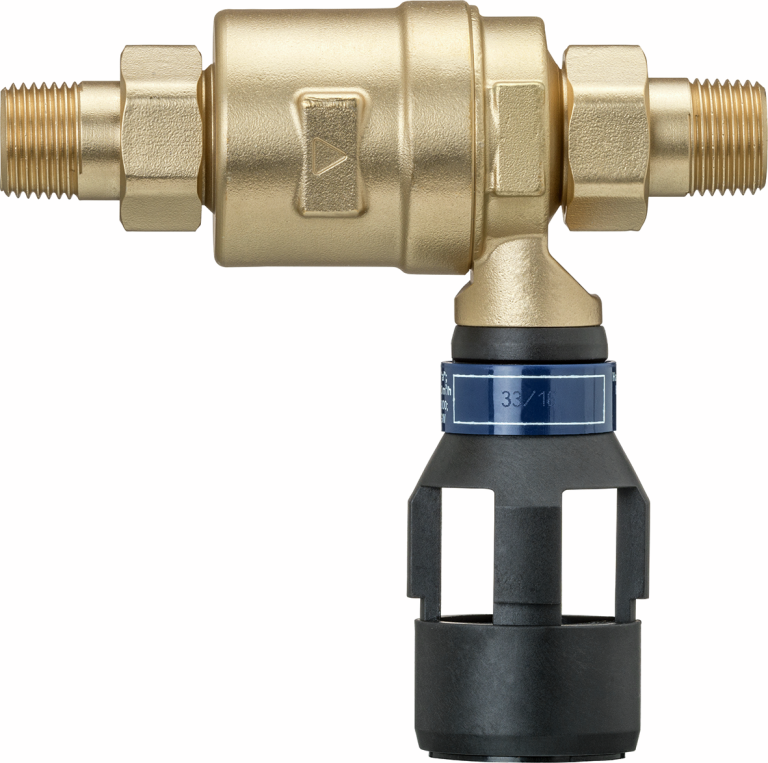

15090 Systemtrenner CA
mit Optifitt-Serra-Anschlussverschraubung
| Hauptwerkstoff | Messing |
| Betriebsdruck min. | 1.5 bar |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 60 °C |
| Medien | Wasser |
| Sicherungseinrichtung Bauart | CA |

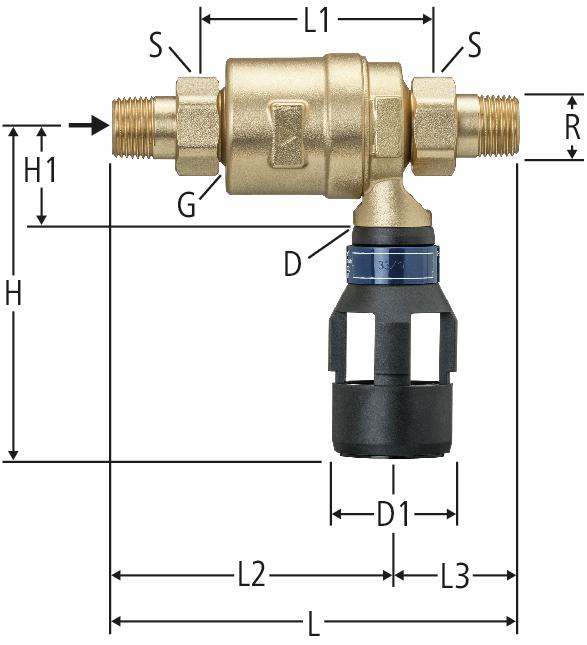

| R | G | D | D1 | L | L1 | L2 | L3 | H | H1 | S | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 24 | 40 | 134 | 80 | 94 | 42 | 109 | 41 | 23 | 22 | ½ | 15090.04 | 1 |
| 01 | 615.313 | ||||
|
|
|||||||||||||||||||||
| ¾ | 1 | 24 | 40 | 142 | 80 | 99 | 43 | 109 | 41 | 29 | 22 | ¾ | 15090.05 | 1 |
| 01 | 615.314 | ||||
|
|
|||||||||||||||||||||
Hinweis
Abflussmengen siehe Datenblatt auf der Produktseite im Onlineshop. Falls die Abflussmengen nicht abgeführt werden können, besteht die Möglichkeit, einen Strömungs-Kontrollschalter 23336 am Systemtrenner anzubauen.
CAD / BIM
| Beschreibung | Systemtrenner CA |
| Grösse |
|
| Artikelnummer |
15090.04
|
