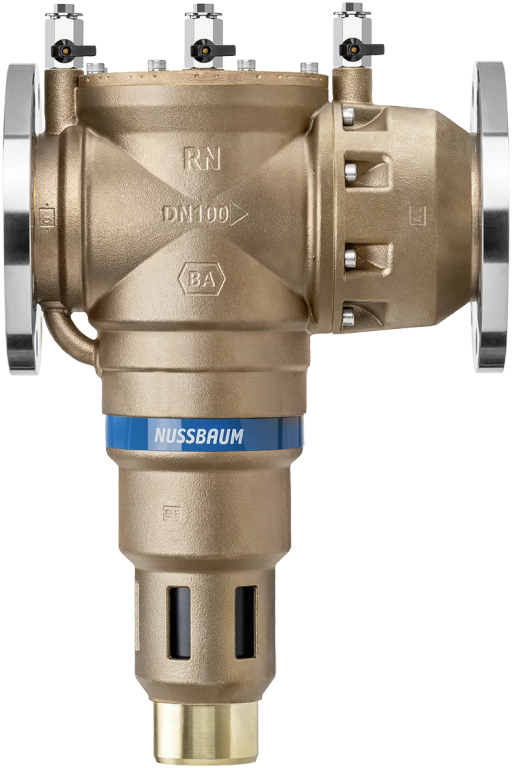

15087 Systemtrenner BA
mit Flansch
mit Flansch drehbar (Edelstahl), mit 2 x Flanschdichtung Klinger PN 10/16
| Hauptwerkstoff | Rotguss CC246E |
| Betriebsdruck max. | 10 bar |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 65 °C |
| Medien | Wasser |
| Flanschnorm | EN 1092 - PN 16 |
| Sicherungseinrichtung Bauart | BA |

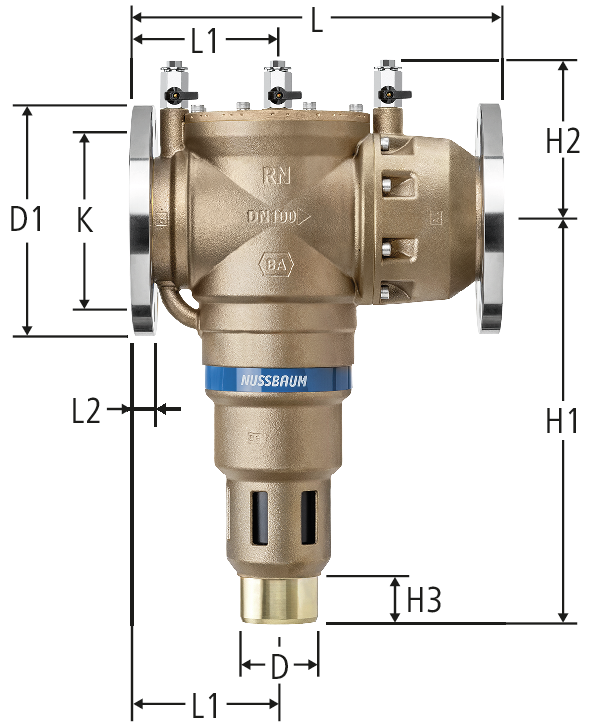

| DN | D | D1 | L | L1 | L2 | H1 | H2 | H3 | N | K | kg | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 75 | 185 | 330 | 138 | 19 | 360 | 134 | 44 | 8x Ø18 | 145 | 20 | 36 | 65 | 15087.23 | 1 |
| 01 | 715.137 | ||||
|
|
||||||||||||||||||||||
| 80 | 75 | 200 | 350 | 138 | 19 | 370 | 141 | 44 | 8x Ø18 | 160 | 22 | 55 | 80 | 15087.24 | 1 |
| 01 | 715.138 | ||||
|
|
||||||||||||||||||||||
| 100 | 75 | 220 | 350 | 138 | 21 | 382 | 153 | 44 | 8x Ø18 | 180 | 26 | 85 | 100 | 15087.25 | 1 |
| 01 | 715.141 | ||||
|
|
||||||||||||||||||||||
N = Anzahl Löcher x Durchmesser
Systemtrenner der Bauart BA sind nach SVGW-Richtlinie W3/E2 kontroll- und wartungspflichtig.
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Abflussmengen siehe Datenblatt auf der Produktseite im Onlineshop. Falls die Abflussmengen nicht abgeführt werden können, besteht die Möglichkeit, einen Strömungs-Kontrollschalter am Systemtrenner anzubauen.
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Systemtrenner BA |
| Grösse |
|
| Artikelnummer |
15087.23
|
