15078 Systemtrenner BA
mit Optifitt-Serra-Anschlussverschraubung
Altes Produkt
| Hauptwerkstoff | Rotguss CC499K |
| Betriebsdruck min. | 2 bar |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 60 °C |
| Medien | Wasser |
| Sicherungseinrichtung Bauart | BA |

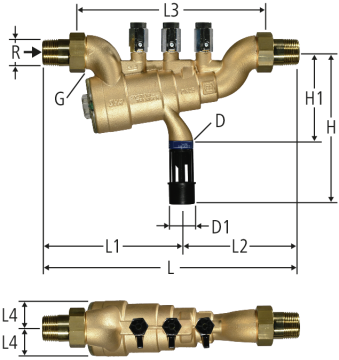

| R | G | D | D1 | L | L1 | L2 | L3 | L4 | H | H1 | Kvs | Art.-Nr. | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 24 | 40 | 235 | 91 | 76 | 167 | 27 | 124 | 56 | 2 | ½ | 15078.04 | 1 | 01 | - | Nachfolgermodell anzeigen | |||
|
|
||||||||||||||||||||
| ¾ | 1 | 29 | 40 | 305 | 128 | 103 | 231 | 36 | 170 | 109 | 4.5 | ¾ | 15078.05 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||||||
| 1 | 1¼ | 29 | 40 | 315 | 128 | 103 | 231 | 36 | 170 | 109 | 6 | 1 | 15078.06 | 1 | 01 | - | Nachfolgermodell anzeigen | |||
|
|
||||||||||||||||||||
| 1¼ | 1½ | 43 | 40 | 432 | 173 | 168 | 340 | 56 | 225 | 152 | 14 | 1¼ | 15078.07 | 1 | 01 | - | Nachfolgermodell anzeigen | |||
|
|
||||||||||||||||||||
| 1½ | 1¾ | 43 | 40 | 436 | 173 | 168 | 340 | 56 | 225 | 152 | 20 | 1½ | 15078.08 | 1 | 01 | - | Nachfolgermodell anzeigen | |||
|
|
||||||||||||||||||||
| 2 | 2⅜ | 43 | 40 | 454 | 170 | 170 | 340 | 56 | 225 | 152 | 24 | 2 | 15078.09 | 1 | 01 | - | Nachfolgermodell anzeigen | |||
|
|
||||||||||||||||||||
CAD / BIM
| Beschreibung | Systemtrenner BA |
| Grösse |
|
| Artikelnummer |
15078.04
|
