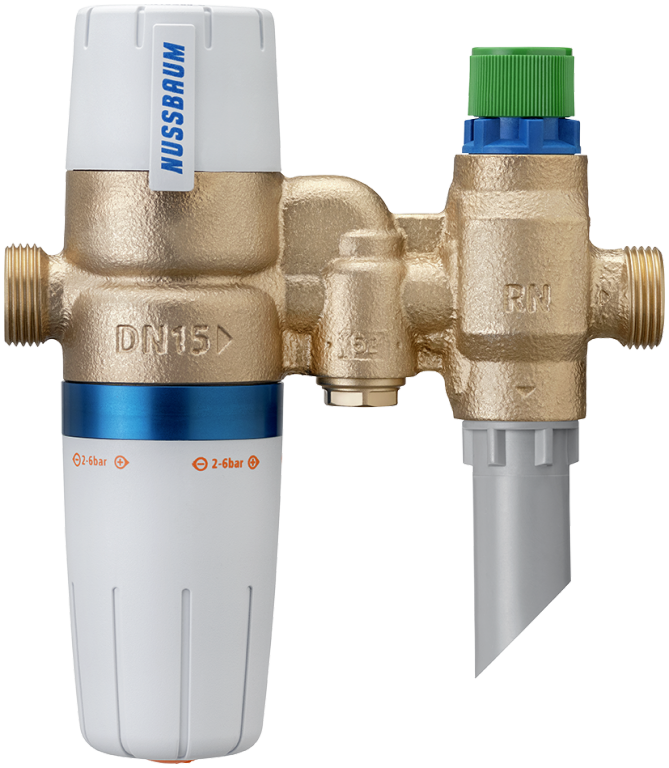

13060 Sicherheitsgruppe
ohne Anschlussverschraubung, mit Druckreduzierventil
Druckreduzierventil auf 4 bar fest eingestellt, Sicherheitsventil auf 6 bar fest eingestellt, für Wassererwärmer, bestehend aus Druckreduzierventil, Rückflussverhinderer, Sicherheitsventil, Tropfwasser-Stutzen kurz
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Sekundärdruck Werkseinstellung | 4 bar |
| Ansprechdruck | 6 bar |
| Betriebstemperatur max. | 70 °C |

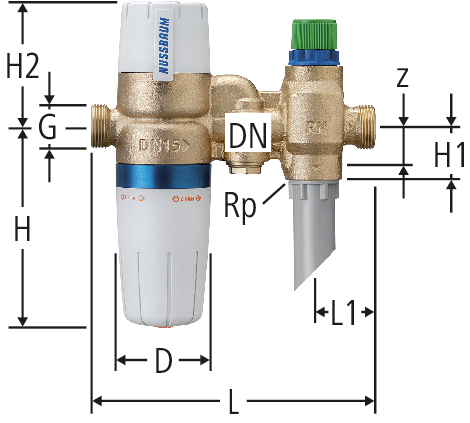

| DN | GN | Rp | G | D | z | L | L1 | H | H1 | H2 | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ½ | ¾ | ¾ | 56 | 16 | 165 | 35 | 118 | 31 | 73 | 0.7 | 6 bar | 15 (½) | 13060.34 | 1 |
| 01 | 612.213 | ||||
|
|
||||||||||||||||||||||
| 20 | ¾ | 1 | 1 | 56 | 18 | 165 | 35 | 118 | 35 | 73 | 0.7 | 6 bar | 20 (¾) | 13060.35 | 1 |
| 01 | 612.214 | ||||
|
|
||||||||||||||||||||||
CAD / BIM
| Beschreibung | Sicherheitsgruppe |
| Grösse |
|
| Artikelnummer |
13060.34
|
