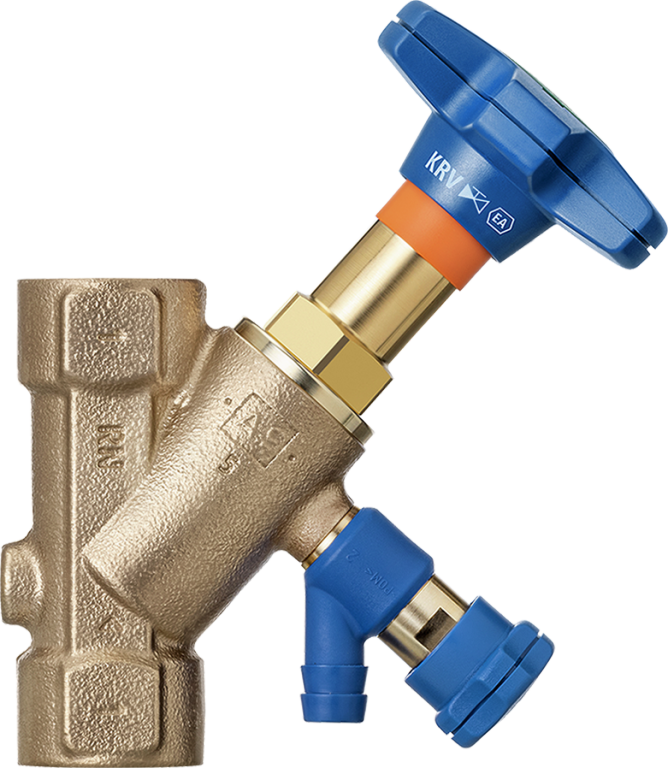

22132 KRV-Ventil EA
mit Entleerventil
Rückflussverhinderer/Absperrventil kombiniert KRV, mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |
| Sicherungseinrichtung Bauart | EA |

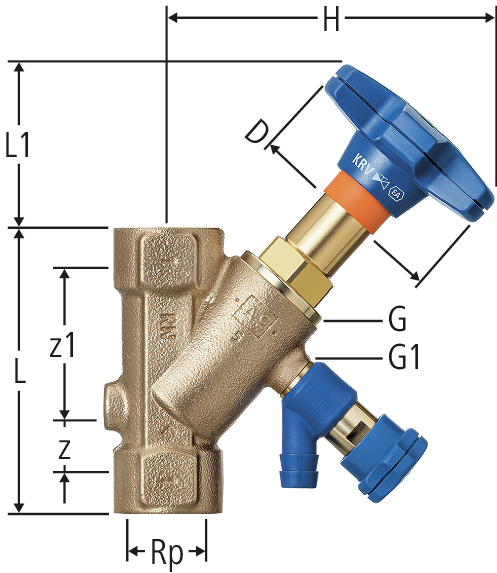

| Rp | G | G1 | D | z | z1 | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | 60 | 19 | 31 | 75 | 45 | 85 | 4.8 | ½ | 22132.04 | 1 |
| 01 | 621.183 | ||||
|
|
|||||||||||||||||||
| ¾ | ¾ | ¼ | 60 | 17 | 41 | 87 | 48 | 96 | 9.0 | ¾ | 22132.05 | 1 |
| 01 | 621.184 | ||||
|
|
|||||||||||||||||||
| 1 | 1 | ¼ | 73 | 18 | 48 | 100 | 59 | 116 | 14.7 | 1 | 22132.06 | 1 |
| 01 | 621.185 | ||||
|
|
|||||||||||||||||||
| 1¼ | 1¼ | ¼ | 73 | 20 | 60 | 118 | 65 | 133 | 22.7 | 1¼ | 22132.07 | 1 |
| 01 | 621.186 | ||||
|
|
|||||||||||||||||||
| 1½ | 1½ | ¼ | 98 | 24 | 68 | 130 | 69 | 149 | 34.8 | 1½ | 22132.08 | 1 |
| 01 | 621.187 | ||||
|
|
|||||||||||||||||||
| 2 | 2 | ¼ | 98 | 23 | 79 | 150 | 77 | 171 | 57.5 | 2 | 22132.09 | 1 |
| 01 | 621.188 | ||||
|
|
|||||||||||||||||||
| 2½ | 2½ | ¼ | 139 | 31 | 100 | 185 | 107 | 220 | 121.4 | 2½ | 22132.10 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
CAD / BIM
| Beschreibung | KRV-Ventil EA |
| Grösse |
|
| Artikelnummer |
22132.04
|
