22030 KRV-Ventil
Altes Produkt

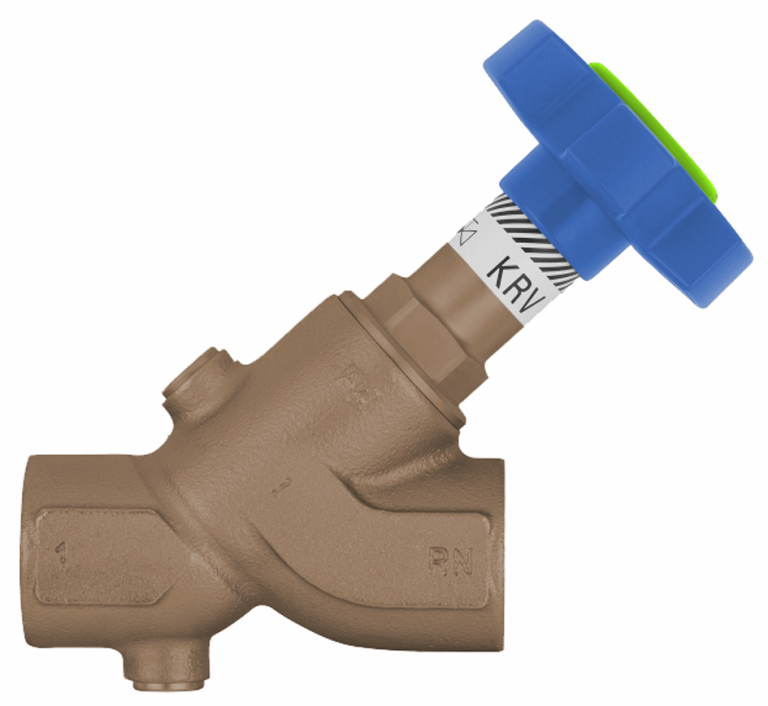

Rückflussverhinderer/Absperrventil kombiniert KRV, mit Easy-Top-Oberteil (Rotguss)
| Hauptwerkstoff | Rotguss CC499K |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

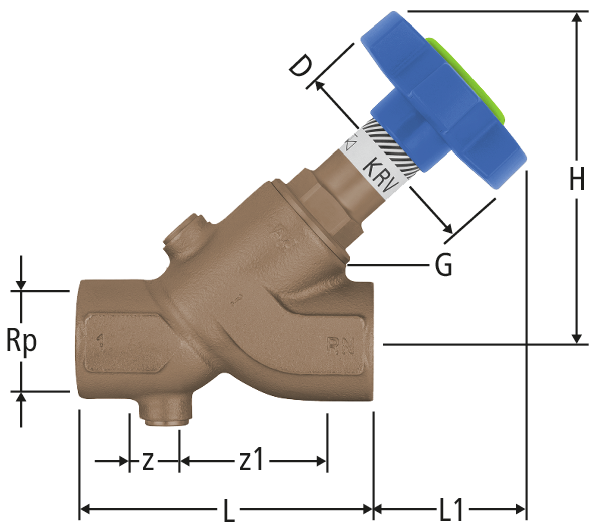

| Rp | G | D | z | z1 | L | L1 | H | Art.-Nr. | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 55 | 13 | 30 | 70 | 39 | 80 | ½ | 22030.04 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| ¾ | ¾ | 55 | 17 | 39 | 85 | 43 | 95 | ¾ | 22030.05 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| 1 | 1 | 70 | 16 | 50 | 100 | 52 | 120 | 1 | 22030.06 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| 1¼ | 1¼ | 70 | 17 | 59 | 115 | 60 | 127 | 1¼ | 22030.07 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| 1½ | 1½ | 90 | 22 | 70 | 130 | 72 | 155 | 1½ | 22030.08 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
| 2 | 2 | 90 | 24 | 80 | 150 | 84 | 180 | 2 | 22030.09 | - | nicht mehr bestellbar | ||||
|
|
|||||||||||||||
