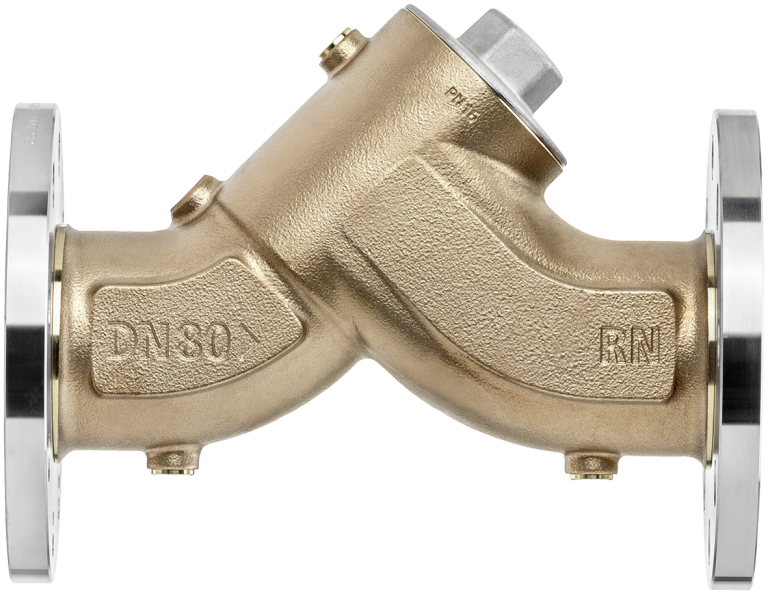

15132 Rückflussverhinderer EA
mit Flansch
mit Flansch drehbar (Edelstahl), mit 2 x Flanschdichtung Klinger PN 10/16
| Hauptwerkstoff | Rotguss CC246E |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |
| Flanschnorm | EN 1092 - PN 16 |
| Sicherungseinrichtung Bauart | EA |

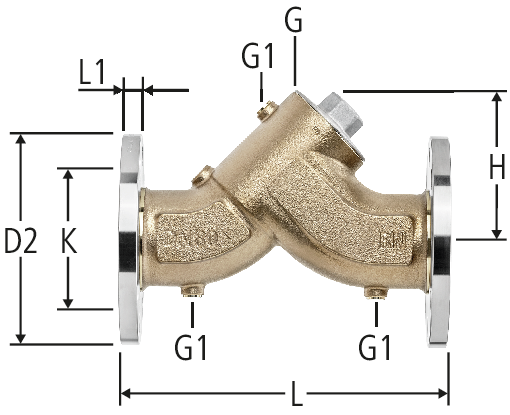

| DN | G | G1 | D2 | L | L1 | H | N | K | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | ¼ | 165 | 230 | 19 | 105 | 4x Ø18 | 125 | 61.9 | 50 | 15132.21 | 1 |
| 01 | 714.116 | ||||
|
|
|||||||||||||||||||
| 65 | 2½ | ⅜ | 185 | 290 | 19 | 129 | 8x Ø18 | 145 | 127.8 | 65 | 15132.27 | 1 |
| 01 | 714.117 | ||||
|
|
|||||||||||||||||||
| 80 | 3 | ⅜ | 200 | 310 | 19 | 143 | 8x Ø18 | 160 | 155.9 | 80 | 15132.28 | 1 |
| 01 | 714.118 | ||||
|
|
|||||||||||||||||||
| 100 | 4 | ⅜ | 220 | 350 | 21 | 161 | 8x Ø18 | 180 | 222.0 | 100 | 15132.29 | 1 |
| 01 | 714.121 | ||||
|
|
|||||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Rückflussverhinderer EA |
| Grösse |
|
| Artikelnummer |
15132.21
|
