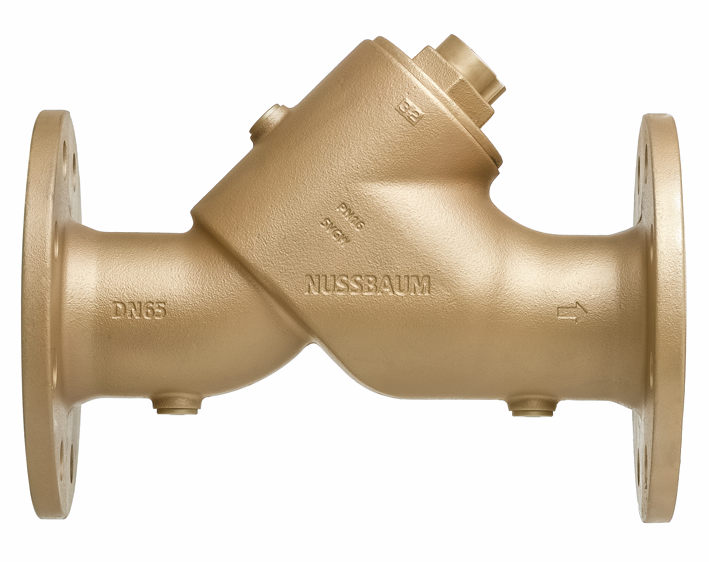

15032 Rückflussverhinderer EA
mit Flansch
Altes Produkt
| Hauptwerkstoff | Rotguss CC499K |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |
| Flanschnorm | EN 1092 - PN 16 |
| Sicherungseinrichtung Bauart | EA |

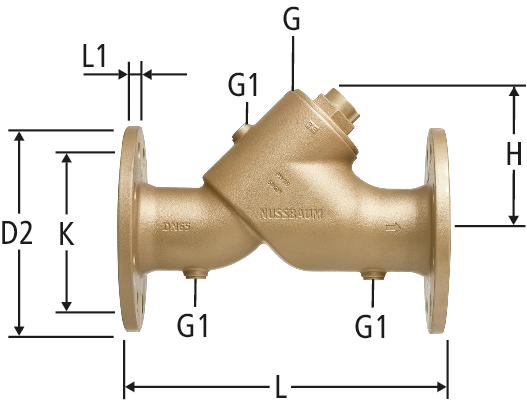

| DN | G | G1 | D2 | L | L1 | H | N | K | Art.-Nr. | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | ¼ | 165 | 230 | 15 | 105 | 4x Ø18 | 125 | 50 | 15032.21 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
| 65 | 2½ | ⅜ | 185 | 290 | 16 | 129 | 8x Ø18 | 145 | 65 | 15032.27 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
| 65 | 2½ | ⅜ | 185 | 290 | 16 | 129 | 4x Ø18 | 145 | 65 | 15032.37 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||
| 80 | 3 | ⅜ | 200 | 310 | 18 | 140 | 8x Ø18 | 160 | 80 | 15032.28 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
| 100 | 4 | ⅜ | 220 | 350 | 20 | 150 | 8x Ø18 | 180 | 100 | 15032.29 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Rückflussverhinderer EA |
| Grösse |
|
| Artikelnummer |
15032.21
|
