1500 Rückflussverhinderer
mit Innengewinde
Altes Produkt
| Hauptwerkstoff | Rotguss CC499K |
| Medien | Wasser |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

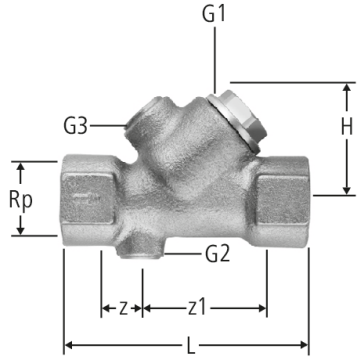

| Rp | G1 | G2 | G3 | z | z1 | L | H | Art.-Nr. | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | ⅜ | 16 | 38 | 80 | 37 | ½ | 1500.04 | nicht mehr bestellbar | |||
|
|
|||||||||||||
| ¾ | ¾ | ¼ | ⅜ | 16 | 44 | 90 | 41 | ¾ | 1500.05 | nicht mehr bestellbar | |||
|
|
|||||||||||||
| 1 | 1 | ¼ | ⅜ | 20 | 56 | 110 | 50 | 1 | 1500.06 | nicht mehr bestellbar | |||
|
|
|||||||||||||
| 1¼ | 1¼ | ¼ | ⅜ | 24 | 68 | 130 | 62 | 1¼ | 1500.07 | nicht mehr bestellbar | |||
|
|
|||||||||||||
| 1½ | 1½ | ¼ | ⅜ | 25 | 77 | 140 | 70 | 1½ | 1500.08 | nicht mehr bestellbar | |||
|
|
|||||||||||||
| 2 | 2 | ¼ | ⅜ | 30 | 94 | 170 | 88 | 2 | 1500.09 | nicht mehr bestellbar | |||
|
|
|||||||||||||
CAD / BIM
| Beschreibung | Rückflussverhinderer |
| Grösse |
|
| Artikelnummer |
1500.04
|
