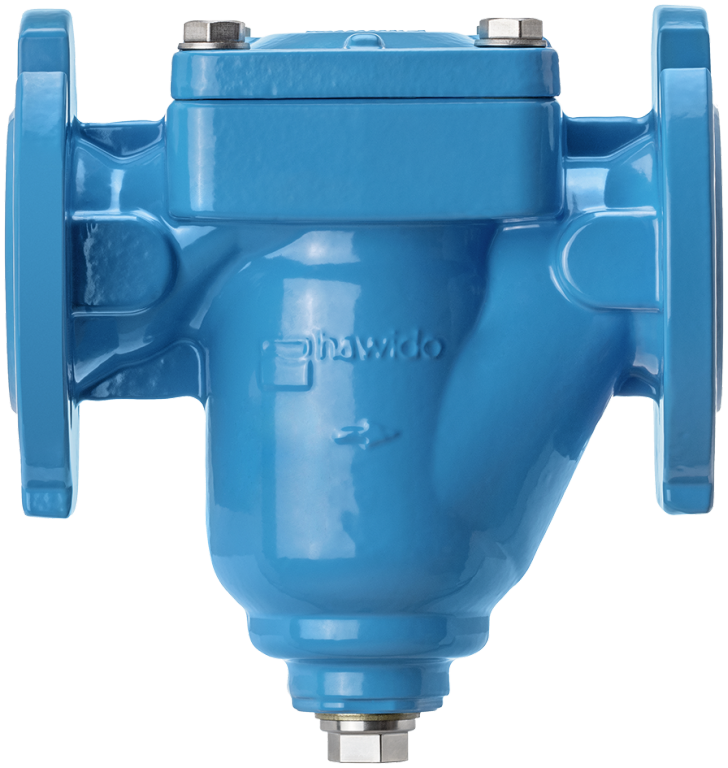

17020 Filter mit Flansch
mit Filterrohr (Edelstahl)
| Hauptwerkstoff | Grauguss |
| Oberflächenbehandlung | pulverbeschichtet |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 40 °C |
| Medien | Wasser |
| Art der Rückspülung | nicht rückspülbar |
| Flanschnorm | DIN EN 558 - PN 16 |

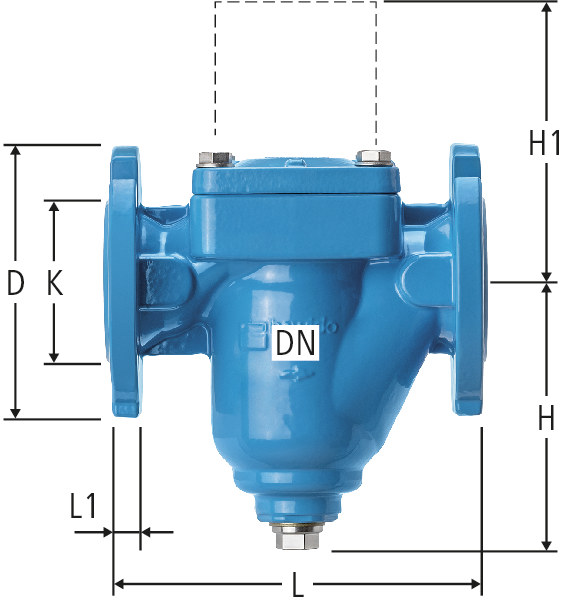

| DN | D | L | L1 | H | H1 | N | w | K | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 185 | 290 | 19 | 203 | 275 | 4x Ø18 | 600 | 145 | 81 | 65 | 17020.37 | 1 |
| 04 | 716.117 | ||||
|
|
|||||||||||||||||||
| 80 | 200 | 310 | 19 | 206 | 300 | 8x Ø18 | 600 | 160 | 102 | 80 | 17020.38 | 1 |
| 04 | 716.118 | ||||
|
|
|||||||||||||||||||
| 100 | 220 | 350 | 19 | 228 | 355 | 8x Ø18 | 600 | 180 | 165 | 100 | 17020.39 | 1 |
| 04 | 716.121 | ||||
|
|
|||||||||||||||||||
N = Anzahl Löcher x Durchmesser
H1 = Ausbauhöhe Filtersieb
w = Maschenweite [µm]
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
