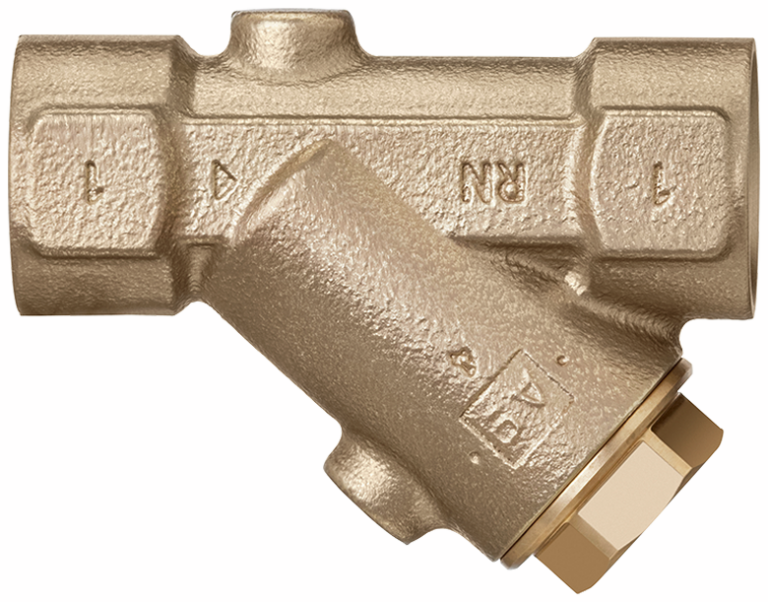

17011 Schrägfilter
mit Filterrohr (Edelstahl)
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 60 °C |
| Art der Rückspülung | nicht rückspülbar |

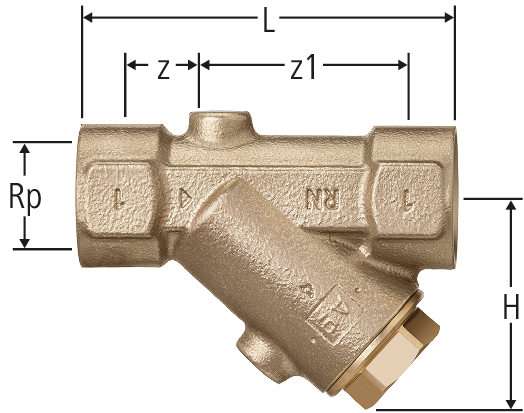

| Rp | z | z1 | L | H | w | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 19 | 31 | 75 | 40 | 250 | 3.97 | ½ | 17011.04 | 1 |
| 01 | 616.113 | ||||
|
|
||||||||||||||||
| ¾ | 17 | 41 | 87 | 45 | 560 | 8.28 | ¾ | 17011.05 | 1 |
| 01 | 616.114 | ||||
|
|
||||||||||||||||
| 1 | 18 | 48 | 100 | 56 | 560 | 13.62 | 1 | 17011.06 | 1 |
| 01 | 616.115 | ||||
|
|
||||||||||||||||
| 1¼ | 20 | 60 | 118 | 67 | 800 | 21.06 | 1¼ | 17011.07 | 1 |
| 01 | 616.116 | ||||
|
|
||||||||||||||||
| 1½ | 24 | 68 | 130 | 80 | 800 | 31.61 | 1½ | 17011.08 | 1 |
| 01 | 616.117 | ||||
|
|
||||||||||||||||
| 2 | 23 | 79 | 150 | 95 | 800 | 52.14 | 2 | 17011.09 | 1 |
| 01 | 616.118 | ||||
|
|
||||||||||||||||
Hinweis
w = Maschenweite [µm]
