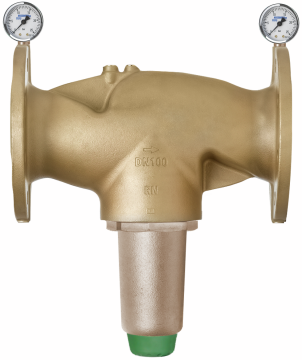

12056 Druckreduzierventil
Archiviertes Produkt
| Hauptwerkstoff | Rotguss |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 6 bar |
| Sekundärdruck max. | 10 bar |
| Sekundärdruck Werkseinstellung | 7 bar |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser / Druckluft |
| Qualitätsklasse von Druckluft | 1 - 4 |
| Flanschnorm | EN 1092 - PN 16 |

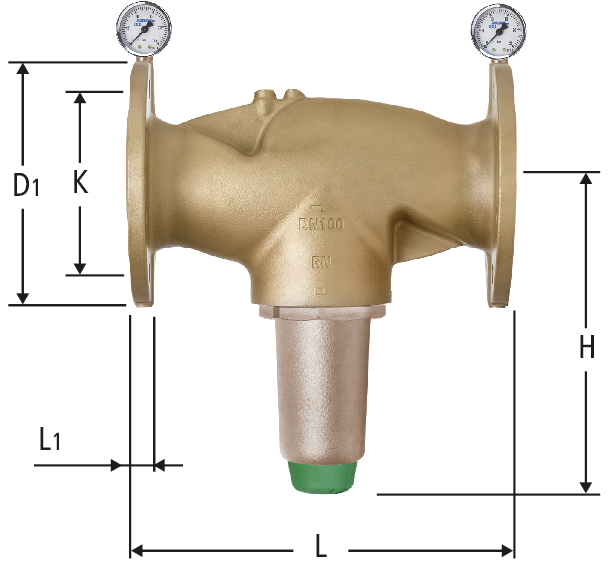

| DN | D1 | L | L1 | H | N | K | bar | Art.-Nr. | VE | RK | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 185 | 290 | 16 | 283 | 4x Ø18 | 145 | 6 bar - 10 bar | 65 | 12056.23 | 1 | - | nicht mehr bestellbar | |
| 65 | 185 | 290 | 16 | 283 | 8x Ø18 | 145 | 6 bar - 10 bar | 65 | 12056.33 | 1 | - | nicht mehr bestellbar | |
| 80 | 200 | 310 | 18 | 283 | 8x Ø18 | 160 | 6 bar - 10 bar | 80 | 12056.24 | 1 | - | nicht mehr bestellbar | |
| 100 | 220 | 350 | 20 | 283 | 8x Ø18 | 180 | 6 bar - 10 bar | 100 | 12056.25 | 1 | - | nicht mehr bestellbar |
Hinweis
N = Anzahl Löcher x Durchmesser
