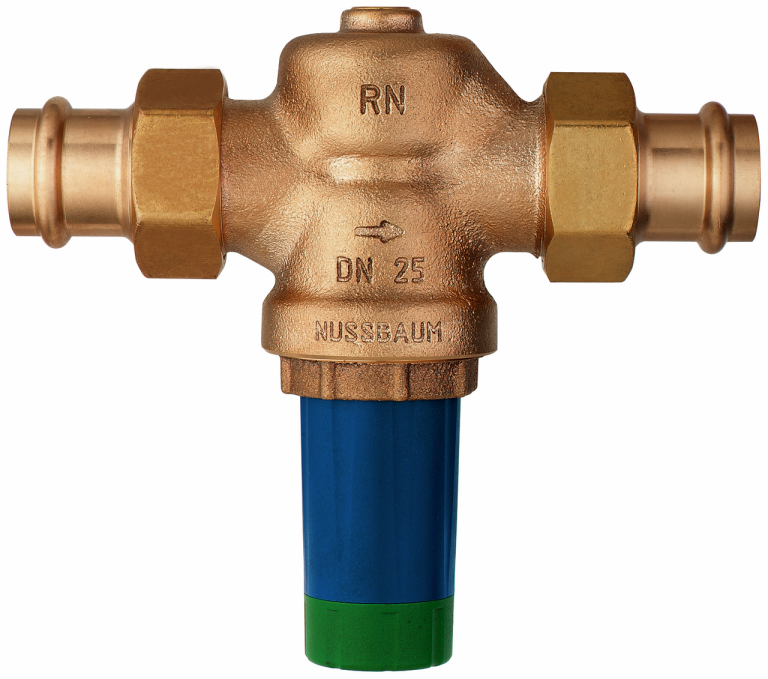

12022 Druckreduzierventil
mit Optipress-Aquaplus-Anschlussverschraubung
Archiviertes Produkt
| Hauptwerkstoff | Rotguss |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 6 bar |
| Sekundärdruck max. | 10 bar |
| Sekundärdruck Werkseinstellung | 7 bar |
| Betriebstemperatur max. | 60 °C |
| Medien | Wasser / Druckluft |
| Qualitätsklasse von Druckluft | 1 - 4 |

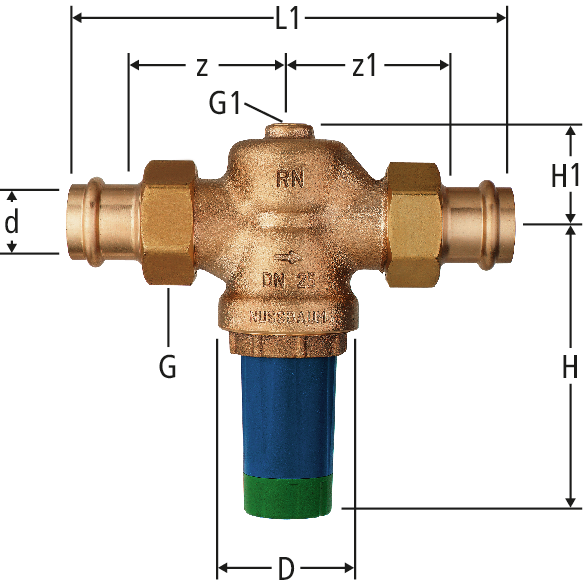

| G | G1 | d | D | z | z1 | L1 | H | H1 | bar | Art.-Nr. | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¼ | 15 | 58 | 52 | 52 | 148 | 121 | 42 | 6 bar - 10 bar | 15 | 12022.22 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||||
| ¾ | ¼ | 18 | 58 | 55 | 55 | 154 | 121 | 42 | 6 bar - 10 bar | 18 | 12022.23 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||||
| 1 | ¼ | 22 | 58 | 58 | 58 | 163 | 121 | 42 | 6 bar - 10 bar | 22 | 12022.24 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||||
| 1¼ | ¼ | 28 | 58 | 68 | 68 | 183 | 121 | 42 | 6 bar - 10 bar | 28 | 12022.25 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||||
| 1½ | ¼ | 35 | 78 | 78 | 78 | 207 | 175 | 47 | 6 bar - 10 bar | 35 | 12022.26 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||||
| 1¾ | ¼ | 42 | 78 | 95 | 95 | 261 | 175 | 47 | 6 bar - 10 bar | 42 | 12022.27 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||||
| 2⅜ | ¼ | 54 | 78 | 101 | 101 | 281 | 175 | 47 | 6 bar - 10 bar | 54 | 12022.28 | 1 | - | nicht mehr bestellbar | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Druckreduzierventil |
| Grösse |
|
| Artikelnummer |
12022.22
|
