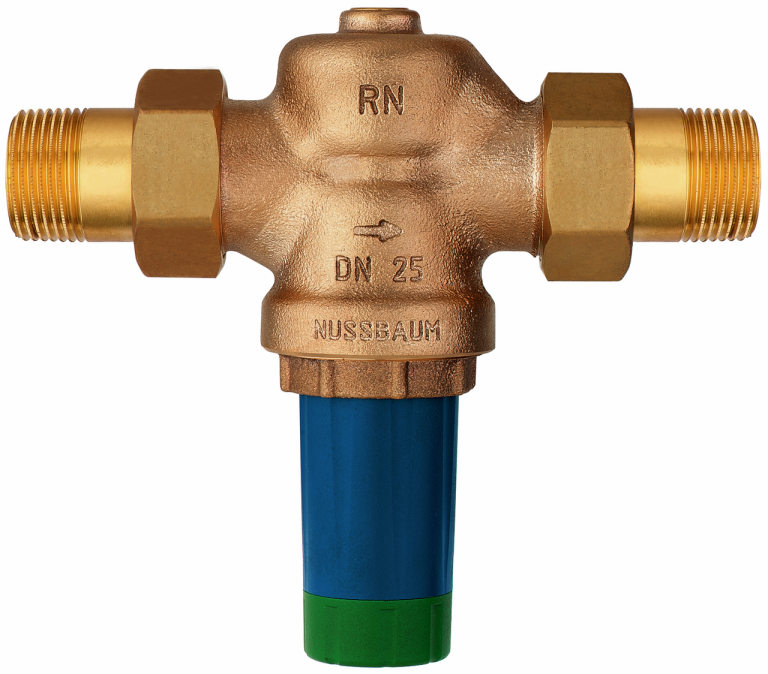

12011 Druckreduzierventil
mit Optifitt-Serra-Anschlussverschraubung
Archiviertes Produkt
Hauptwerkstoff | Rotguss |
Nenndruck | PN 16 |
Sekundärdruck min. | 0.8 bar |
Sekundärdruck max. | 2 bar |
Sekundärdruck Werkseinstellung | 1 bar |
Betriebstemperatur max. | 60 °C |
Medien | Wasser / Druckluft |
Qualitätsklasse von Druckluft | 1 - 4 |

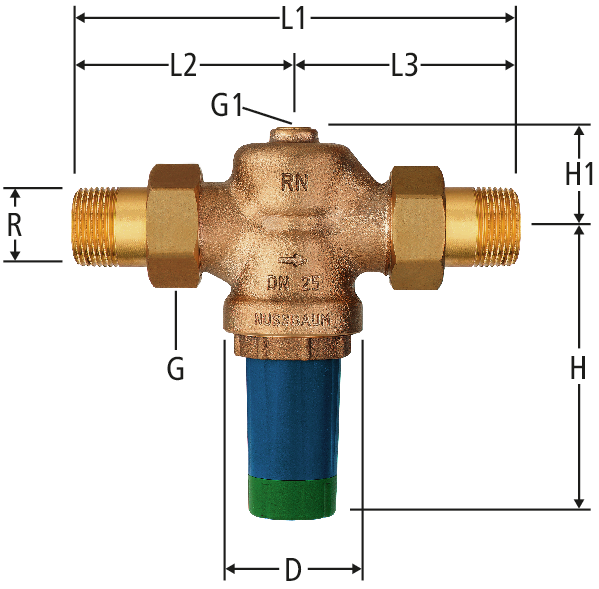

R | G | G1 | D | L1 | L2 | L3 | H | H1 | bar | Art.-Nr. | VE | RK | suissetec | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
½ | ¾ | ¼ | 58 | 148 | 74 | 74 | 121 | 42 | 0.8 bar - 2 bar | ½ | 12011.04 | 1 | - | nicht mehr bestellbar | ||||
|
||||||||||||||||||
¾ | 1 | ¼ | 58 | 159 | 80 | 80 | 121 | 42 | 0.8 bar - 2 bar | ¾ | 12011.05 | 1 | - | nicht mehr bestellbar | ||||
|
||||||||||||||||||
1 | 1¼ | ¼ | 58 | 184 | 92 | 92 | 121 | 42 | 0.8 bar - 2 bar | 1 | 12011.06 | 1 | - | nicht mehr bestellbar | ||||
|
||||||||||||||||||
1¼ | 1½ | ¼ | 78 | 212 | 106 | 106 | 175 | 47 | 0.8 bar - 2 bar | 1¼ | 12011.07 | 1 | - | nicht mehr bestellbar | ||||
|
||||||||||||||||||
1½ | 1¾ | ¼ | 78 | 241 | 121 | 121 | 175 | 47 | 0.8 bar - 2 bar | 1½ | 12011.08 | 1 | - | nicht mehr bestellbar | ||||
|
||||||||||||||||||
2 | 2⅜ | ¼ | 78 | 289 | 145 | 145 | 175 | 47 | 0.8 bar - 2 bar | 2 | 12011.09 | 1 | - | nicht mehr bestellbar | ||||
|
CAD / BIM
Beschreibung | Druckreduzierventil |
Grösse |
|
Artikelnummer |
12011.04
|
