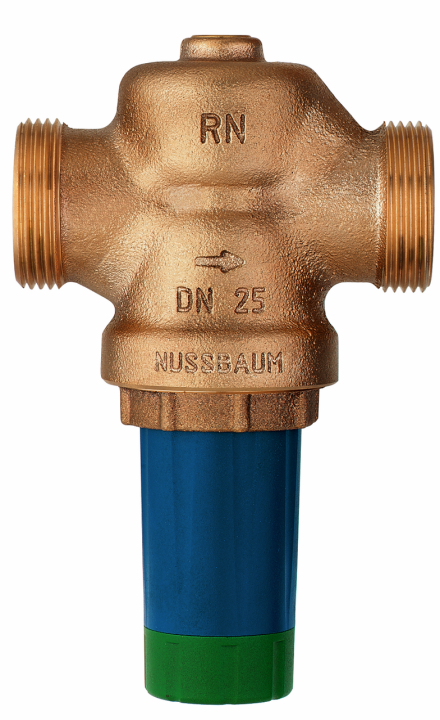

12001 Druckreduzierventil ohne Anschlussverschraubung
Einstellbereich 0.8 bar bis 2 bar
Altes Produkt
| Hauptwerkstoff | Rotguss CC499K |
| Medien | Wasser / Druckluft |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 0.8 bar |
| Sekundärdruck max. | 2 bar |
| Sekundärdruck Werkseinstellung | 1 bar |
| Betriebstemperatur max. | 60 °C |
| Qualitätsklasse von Druckluft | 1 - 4 |
| DN | G | G1 | D | L | H | H1 | bar | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | ¼ | 58 | 80 | 121 | 42 | 0.8 bar - 2 bar | 15 (½) | 12001.34 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
| 20 | 1 | ¼ | 58 | 85 | 121 | 42 | 0.8 bar - 2 bar | 20 (¾) | 12001.35 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
| 25 | 1¼ | ¼ | 58 | 100 | 121 | 42 | 0.8 bar - 2 bar | 25 (1) | 12001.36 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
| 32 | 1½ | ¼ | 78 | 120 | 175 | 47 | 0.8 bar - 2 bar | 32 (1¼) | 12001.37 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
| 40 | 1¾ | ¼ | 78 | 145 | 175 | 47 | 0.8 bar - 2 bar | 40 (1½) | 12001.38 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
| 50 | 2⅜ | ¼ | 78 | 175 | 175 | 47 | 0.8 bar - 2 bar | 50 (2) | 12001.39 | 1 | - | Nachfolgermodell anzeigen | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Druckreduzierventil ohne Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
12001.34
|
