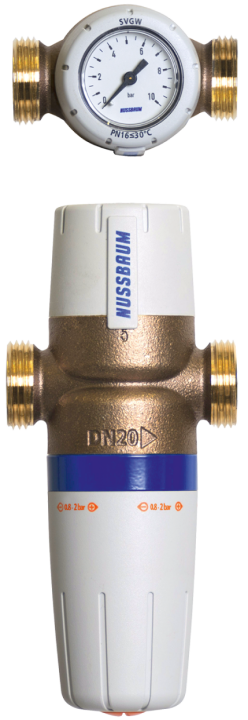

11011 Druckreduzierventil ohne Anschlussverschraubung
Einstellbereich 0.8 bar bis 2 bar
inkl. Manometer
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 0.8 bar |
| Sekundärdruck max. | 2 bar |
| Sekundärdruck Werkseinstellung | 1 bar |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser |

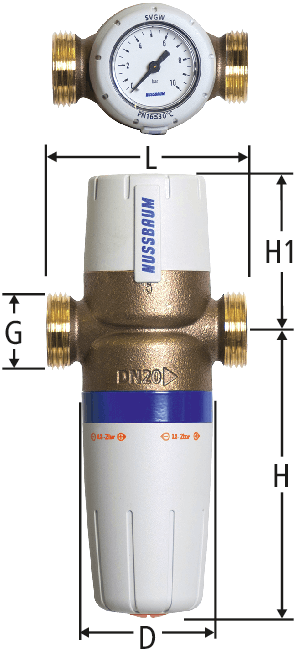

| DN | G | D | L | H | H1 | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | 56 | 80 | 123 | 66 | 3.48 | 0.8 bar - 2 bar | 15 (½) | 11011.34 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 20 | 1 | 56 | 85 | 123 | 66 | 4.5 | 0.8 bar - 2 bar | 20 (¾) | 11011.35 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 25 | 1¼ | 56 | 100 | 123 | 66 | 5.52 | 0.8 bar - 2 bar | 25 (1) | 11011.36 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 32 | 1½ | 69 | 120 | 177 | 77 | 13.2 | 0.8 bar - 2 bar | 32 (1¼) | 11011.37 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 40 | 1¾ | 69 | 145 | 177 | 77 | 16.2 | 0.8 bar - 2 bar | 40 (1½) | 11011.38 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| 50 | 2⅜ | 69 | 175 | 177 | 77 | 21.6 | 0.8 bar - 2 bar | 50 (2) | 11011.39 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Druckreduzierventil ohne Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
11011.34
|
