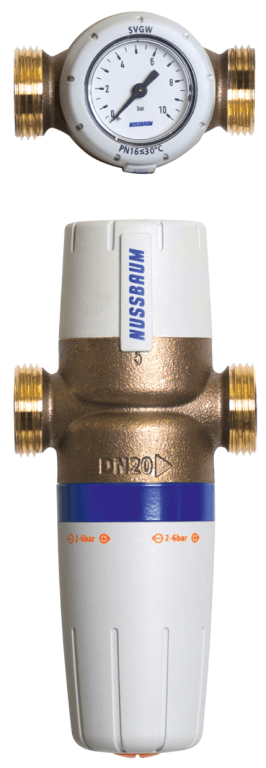

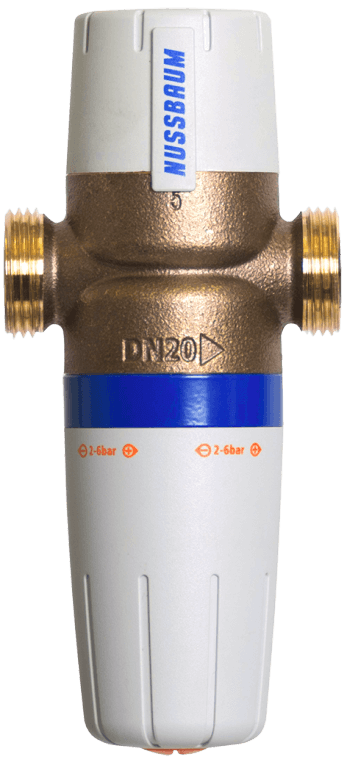

11000 Druckreduzierventil ohne Anschlussverschraubung
Einstellbereich 2 bar bis 6 bar

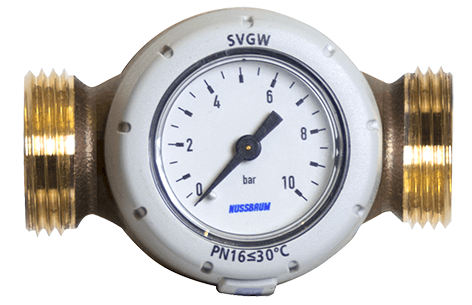

inkl. Manometer
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Sekundärdruck min. | 2 bar |
| Sekundärdruck max. | 6 bar |
| Sekundärdruck Werkseinstellung | 4 bar |
| Betriebstemperatur max. | 30 °C |
| Medien | Wasser |

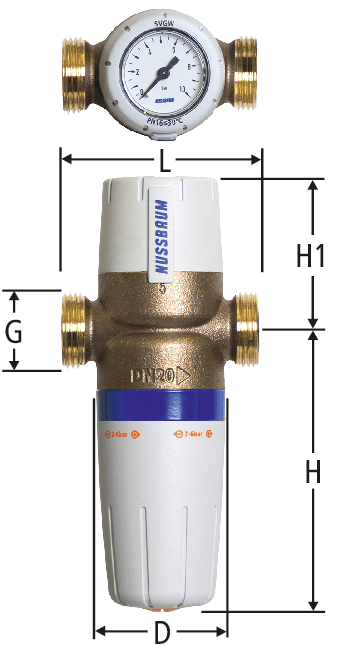

| DN | GN | G | D | L | H | H1 | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ½ | ¾ | 56 | 80 | 123 | 66 | 3.48 | 2 bar - 6 bar | 15 (½) | 11000.34 | 1 |
| 01 | 613.153 | ||||
|
|
||||||||||||||||||
| 20 | ¾ | 1 | 56 | 85 | 123 | 66 | 4.5 | 2 bar - 6 bar | 20 (¾) | 11000.35 | 1 |
| 01 | 613.154 | ||||
|
|
||||||||||||||||||
| 25 | 1 | 1¼ | 56 | 100 | 123 | 66 | 5.52 | 2 bar - 6 bar | 25 (1) | 11000.36 | 1 |
| 01 | 613.155 | ||||
|
|
||||||||||||||||||
| 32 | 1¼ | 1½ | 69 | 120 | 177 | 77 | 13.2 | 2 bar - 6 bar | 32 (1¼) | 11000.37 | 1 |
| 01 | 613.156 | ||||
|
|
||||||||||||||||||
| 40 | 1½ | 1¾ | 69 | 145 | 177 | 77 | 16.2 | 2 bar - 6 bar | 40 (1½) | 11000.38 | 1 |
| 01 | 613.157 | ||||
|
|
||||||||||||||||||
| 50 | 2 | 2⅜ | 69 | 175 | 177 | 77 | 21.6 | 2 bar - 6 bar | 50 (2) | 11000.39 | 1 |
| 01 | 613.158 | ||||
|
|
||||||||||||||||||
| 65 | 2½ | 3 | 128 | 290 | 286 | 126 | 44.4 | 2 bar - 6 bar | 65 (2½) | 11000.40 | 1 |
| 01 | 613.161 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Druckreduzierventil ohne Anschlussverschraubung |
| Grösse |
|
| Artikelnummer |
11000.34
|
