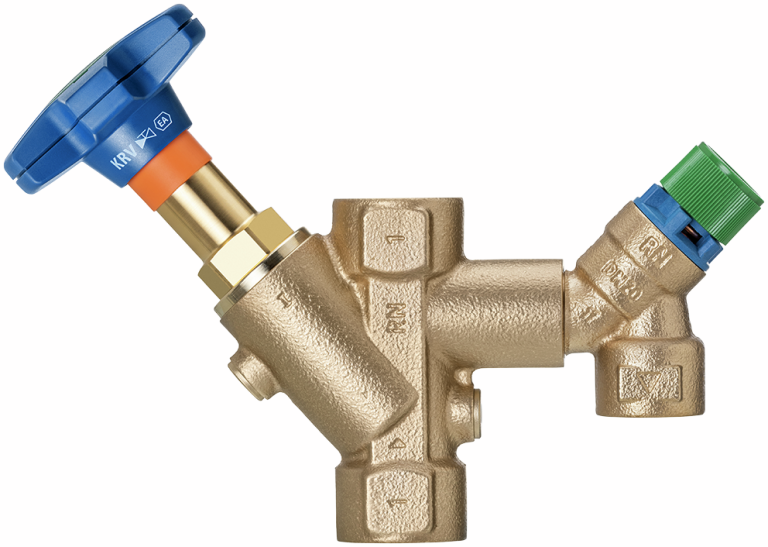

13115 Absperr-Sicherheitsgarnitur SW
zu Stand-Wassererwärmer
Sicherheitsventil auf 6 bar fest eingestellt, bestehend aus Rückflussverhinderer/Absperrventil kombiniert KRV, Easy-Top-Oberteil, Sicherheitsventil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Ansprechdruck | 6 bar |
| Betriebstemperatur max. | 90 °C |

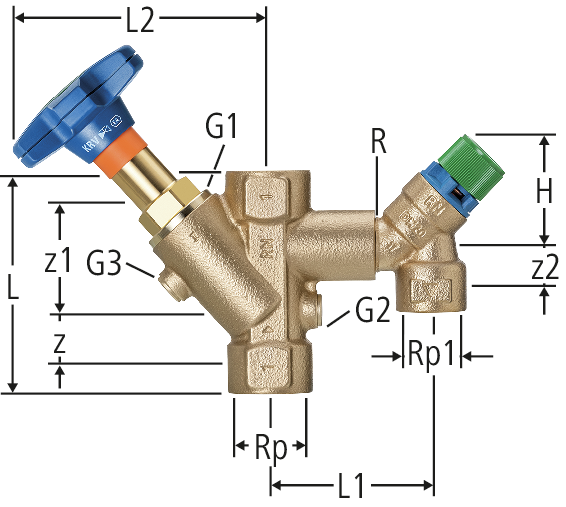

| Rp | Rp1 | R | G2 | G3 | z | z1 | z2 | L | L1 | L2 | H | Kvs | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | ¾ | ¼ | ¼ | 17 | 41 | 15 | 85 | 70 | 96 | 50 | 9.10 | 6 bar | ¾ | 13115.05 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
| 1 | ¾ | ¾ | ¼ | ¼ | 18 | 48 | 15 | 100 | 75 | 118 | 50 | 14.97 | 6 bar | 1 | 13115.06 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | ¼ | ¼ | 20 | 60 | 15 | 115 | 80 | 135 | 50 | 22.09 | 6 bar | 1¼ | 13115.07 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
Hinweis
Sicherheitsgarnitur mit Pressmuffen siehe Optipress-Aquaplus 81167 / 81168
CAD / BIM
| Beschreibung | Absperr-Sicherheitsgarnitur SW |
| Grösse |
|
| Artikelnummer |
13115.05
|
