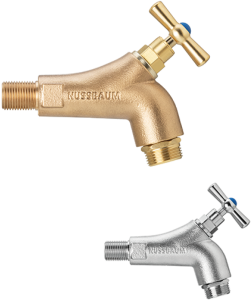

41132 Gartenventil
mit Oberteil mit Knebelgriff
mit Easy-Top-Oberteil, ohne Strahlregler
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

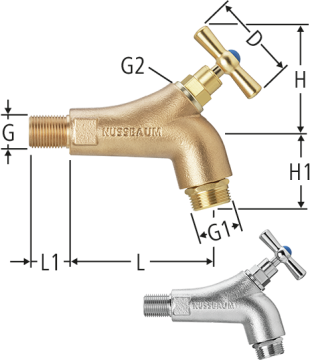

| G | G1 | G2 | D | L | L1 | H | H1 | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | ½ | 55 | 89 | 25 | 70 | 46 | 2.1 | ½ | 41132.04 | 1 |
| 01 | 633.123 | ||||
|
|
||||||||||||||||||
| ¾ | 1 | ½ | 55 | 90 | 25 | 70 | 50 | 2.1 | ¾ | 41132.05 | 1 |
| 01 | 633.124 | ||||
|
|
||||||||||||||||||
| ½ | ¾ | ½ | 55 | 89 | 25 | 70 | 46 | 2.1 | ½ C | 41132.54 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| ¾ | 1 | ½ | 55 | 90 | 25 | 70 | 50 | 2.1 | ¾ C | 41132.55 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||
| ½ | ¾ | ½ | 55 | 89 | 25 | 70 | 46 | 2.1 | ½ N | 41132.64 | 1 |
| 51 | - | ||||
|
|
||||||||||||||||||
| ¾ | ¾ | ½ | 55 | 90 | 25 | 70 | 50 | 2.1 | ¾ N | 41132.65 | 1 |
| 51 | - | ||||
|
|
||||||||||||||||||
| ½ | ¾ | ½ | 55 | 89 | 25 | 70 | 46 | 2.1 | ½ B | 41132.74 | 1 |
| 51 | - | ||||
|
|
||||||||||||||||||
| ¾ | 1 | ½ | 55 | 90 | 25 | 70 | 50 | 2.1 | ¾ B | 41132.75 | 1 |
| 51 | - | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Gartenventil |
| Grösse |
|
| Artikelnummer |
41132.04
|
