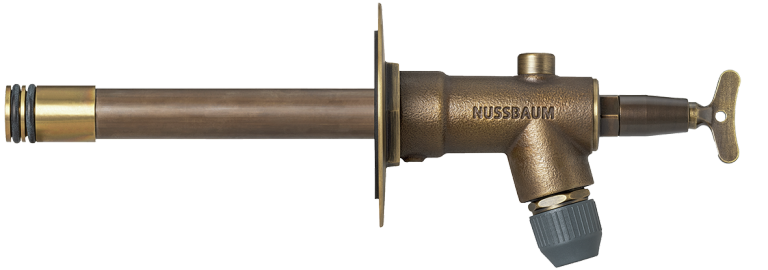

40075 Einsatz mit Auslaufgehäuse
mit Steckschlüssel
mit Rosette, mit Easy-Top-Oberteil, zu Gartenventil frostsicher
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| für Modellreihe ab | 1985 |

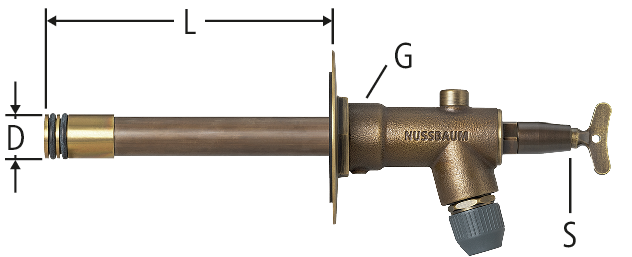

| G | D | L | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 26 | 115 | 6 | 2 | 100 | 40075.20 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 165 | 6 | 3 | 150 | 40075.21 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 265 | 6 | 4.8 | 250 | 40075.22 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 365 | 6 | 7 | 350 | 40075.23 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 465 | 6 | 7 | 450 | 40075.24 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 115 | 6 | 2 | 100 B | 40075.70 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 165 | 6 | 3 | 150 B | 40075.71 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 265 | 6 | 4.8 | 250 B | 40075.72 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 365 | 6 | 7 | 350 B | 40075.73 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 465 | 6 | 9 | 450 B | 40075.74 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 115 | 6 | 2 | 100 P | 40075.80 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 165 | 6 | 3 | 150 P | 40075.81 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 265 | 6 | 4.8 | 250 P | 40075.82 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 365 | 6 | 7 | 350 P | 40075.83 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 465 | 6 | 9 | 450 P | 40075.84 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
Der Ventilsitz ist im frostsicheren Innenbereich zu platzieren.
P = pulverbeschichtet, schwarz RAL 9005
Auf Anfrage in jeder gewünschten RAL-Farbe erhältlich unter individual@nussbaum.ch
Der Einsatz mit Auslaufgehäuse kann auch für ältere Gartenventile 4052 mit G 1 Rohr verwendet werden (ab dem Baujahr 1985). Dabei ist eine Mindesteinbautiefe von 115 mm zu beachten.
CAD / BIM
| Beschreibung | Einsatz mit Auslaufgehäuse |
| Grösse |
|
| Artikelnummer |
40075.20
|
