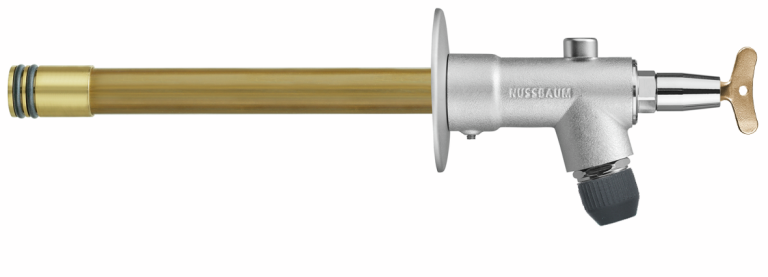

40074 Einsatz mit Auslaufgehäuse
mit Steckschlüssel
mit Easy-Top-Oberteil, zu Gartenventil frostsicher
| Hauptwerkstoff | Rotguss CC246E |
| Oberflächenbehandlung | verchromt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| für Modellreihe ab | 1985 |

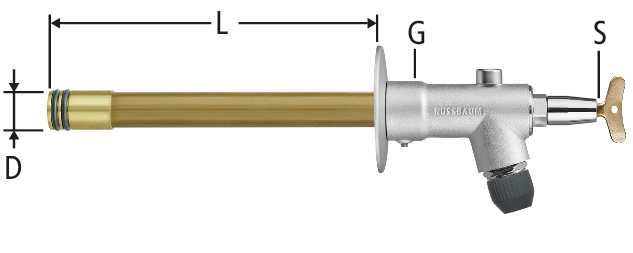

| G | D | L | S | ζ | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 26 | 115 | 6 | 2 | 100 | 40074.70 | 1 |
| 01 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 165 | 6 | 3 | 150 | 40074.71 | 1 |
| 01 | 421.654 | ||||
|
|
||||||||||||||
| 1 | 26 | 265 | 6 | 4.8 | 250 | 40074.72 | 1 |
| 01 | 421.654 | ||||
|
|
||||||||||||||
| 1 | 26 | 365 | 6 | 7 | 350 | 40074.73 | 1 |
| 01 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 465 | 6 | 9 | 450 | 40074.74 | 1 |
| 01 | - | ||||
|
|
||||||||||||||
| 1 | 26 | 615 | 6 | 12 | 600 | 40074.75 | 1 |
| 01 | - | ||||
|
|
||||||||||||||
Der Ventilsitz ist im frostsicheren Innenbereich zu platzieren.
Der Einsatz mit Auslaufgehäuse kann auch für ältere Gartenventile 4052 mit G 1 Rohr verwendet werden (ab dem Baujahr 1985). Dabei ist eine Mindesteinbautiefe von 115 mm zu beachten.
CAD / BIM
| Beschreibung | Einsatz mit Auslaufgehäuse |
| Grösse |
|
| Artikelnummer |
40074.70
|
