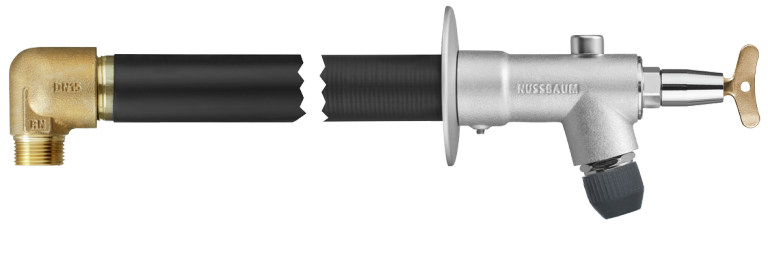

40070 Gartenventil frostsicher
mit Steckschlüssel
mit Easy-Top-Oberteil, Rohrbelüfter HB, Rückflussverhinderer EB, Schlauchbelüfter HB
| Hauptwerkstoff | Rotguss CC246E |
| Oberflächenbehandlung | verchromt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |

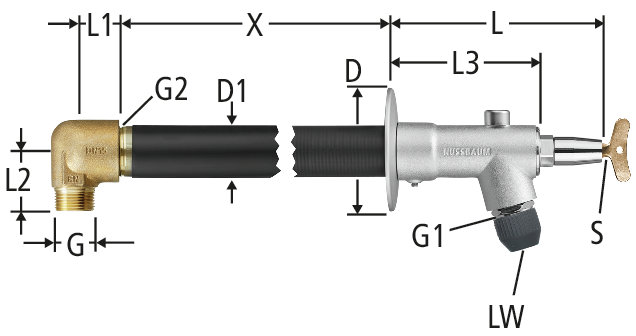

| G | G1 | G2 | D | D1 | L | L1 | L2 | L3 | X min | X max | S | LW | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¾ | 1 | 80 | 35 | 138 | 29 | 39 | 95 | 150 | 300 | 6 | 16 | 2.04 | ½ x 150-300 | 40070.71 | 1 |
| 01 | 633.433 | ||||
|
|
|||||||||||||||||||||||
| ¾ | ¾ | 1 | 80 | 35 | 138 | 29 | 39 | 95 | 250 | 500 | 6 | 16 | 2.04 | ½ x 250-500 | 40070.72 | 1 |
| 01 | 633.443 | ||||
|
|
|||||||||||||||||||||||
| ¾ | ¾ | 1 | 80 | 35 | 138 | 29 | 39 | 95 | 450 | 750 | 6 | 16 | 2.04 | ½ x 450-750 | 40070.73 | 1 |
| 01 | 633.473 | ||||
|
|
|||||||||||||||||||||||
G = direkter Anschluss mit Optiflex 84250, 85150 oder 86005 möglich.
LW = Lichte Schlauchweite
Brünierte und andere individuelle Ausführungen erhältlich auf Anfrage unter individual@nussbaum.ch
CAD / BIM
| Beschreibung | Gartenventil frostsicher |
| Grösse |
|
| Artikelnummer |
40070.71
|
