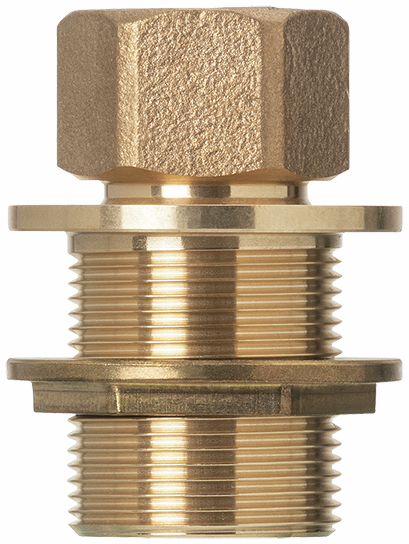

46075 Ablaufventil
mit Aussengewinde
| Hauptwerkstoff | Rotguss CC499K |

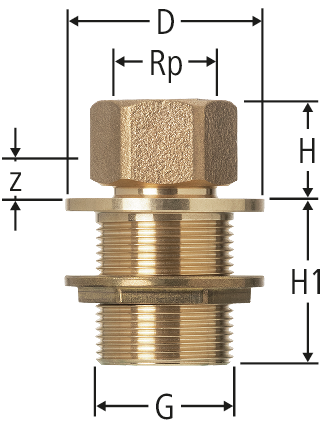

| Rp | G | D | z | H | H1 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1¼ | 60 | 12 | 29 | 50 | 1 x 1¼ | 46075.06 | 1 |
| 51 | - | ||||
|
|
|||||||||||||||
| 1¼ | 1½ | 70 | 12 | 31 | 55 | 1¼ x 1½ | 46075.07 | 1 |
| 51 | - | ||||
|
|
|||||||||||||||
| 1½ | 2 | 85 | 14 | 33 | 65 | 1½ x 2 | 46075.08 | 1 |
| 51 | - | ||||
|
|
|||||||||||||||
| 2 | 2½ | 105 | 14 | 38 | 80 | 2 x 2½ | 46075.09 | 1 |
| 51 | - | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Ablaufventil |
| Grösse |
|
| Artikelnummer |
46075.06
|
