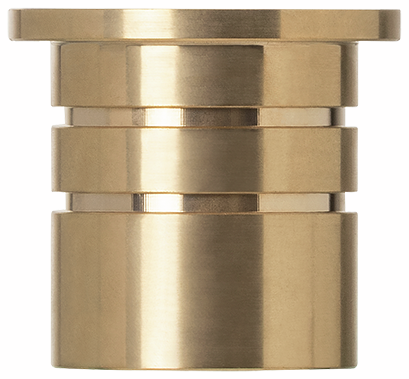

46071 Unterteil mit Rundgewinde
mit Innengewinde
für die Aufnahme von: Oberteil 46071, Winterzapfen 46072, Verschlusszapfen 46073
| Hauptwerkstoff | Rotguss CC499K |

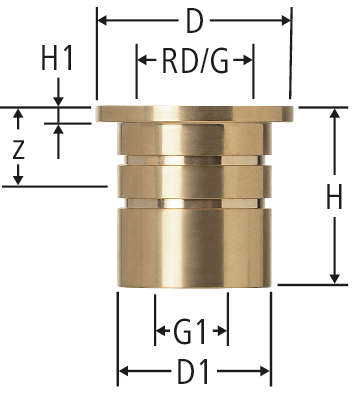

| RD | G | G1 | D | D1 | z | H | H1 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | ¾ | ¾ | 45 | 34 | 30 | 45 | 4 | ¾ | 46071.19 | 1 |
| 51 | - | ||||
|
|
|||||||||||||||||
| 38 x 5 | 1 | 60 | 47 | 38 | 55 | 4 | 1 | 46071.20 | 1 |
| 51 | - | |||||
|
|
|||||||||||||||||
| 38 x 5 | 1¼ | 65 | 52 | 41 | 60 | 4 | 1¼ | 46071.21 | 1 |
| 51 | - | |||||
|
|
|||||||||||||||||
| 45 x 5 | 1½ | 70 | 58 | 46 | 65 | 4 | 1½ | 46071.22 | 1 |
| 51 | - | |||||
|
|
|||||||||||||||||
| 55 x 5 | 2 | 85 | 72 | 46 | 70 | 5 | 2 | 46071.23 | 1 |
| 51 | - | |||||
|
|
|||||||||||||||||
| 80 x 6 | 2½ | 120 | 100 | 48 | 75 | 5 | 2½ | 46071.24 | 1 |
| 51 | - | |||||
|
|
|||||||||||||||||
| 96 x 6 | 3 | 140 | 115 | 55 | 85 | 5 | 3 | 46071.25 | 1 |
| 51 | - | |||||
|
|
|||||||||||||||||
CAD / BIM
| Beschreibung | Unterteil mit Rundgewinde |
| Grösse |
|
| Artikelnummer |
46071.19
|
