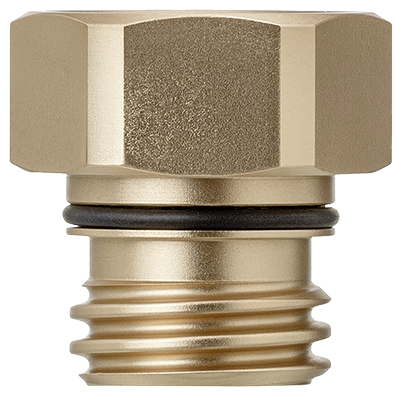

46071 Oberteil mit Rundgewinde
zu Unterteil mit Rundgewinde
| Hauptwerkstoff | Rotguss CC499K |

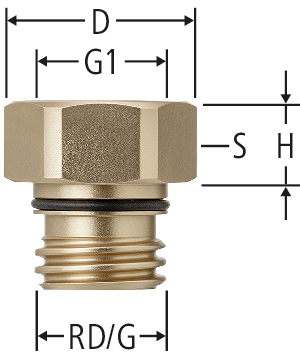

| RD | G | G1 | D | H | S | für | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | ¾ | ¾ | 35 | 15 | 32 | 46071.19 / 46076.12 | ¾ | 46071.12 | 1 |
| 51 | - | ||||
|
|
||||||||||||||||
| 38 x 5 | 1 | 50 | 15 | 45 | 46071.20 | 1 | 46071.13 | 1 |
| 51 | - | |||||
|
|
||||||||||||||||
| 38 x 5 | 1¼ | 55 | 15 | 50 | 46071.21 / 46076.13 | 1¼ | 46071.14 | 1 |
| 51 | - | |||||
|
|
||||||||||||||||
| 45 x 5 | 1½ | 60 | 15 | 55 | 46071.22 / 46076.14 | 1½ | 46071.15 | 1 |
| 51 | - | |||||
|
|
||||||||||||||||
| 55 x 5 | 2 | 75 | 20 | 70 | 46071.23 / 46076.15 | 2 | 46071.16 | 1 |
| 51 | - | |||||
|
|
||||||||||||||||
| 80 x 6 | 2½ | 100 | 20 | 85 | 46071.24 | 2½ | 46071.17 | 1 |
| 51 | - | |||||
|
|
||||||||||||||||
| 96 x 6 | 3 | 120 | 28 | 100 | 46071.25 | 3 | 46071.18 | 1 |
| 51 | - | |||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Oberteil mit Rundgewinde |
| Grösse |
|
| Artikelnummer |
46071.12
|
