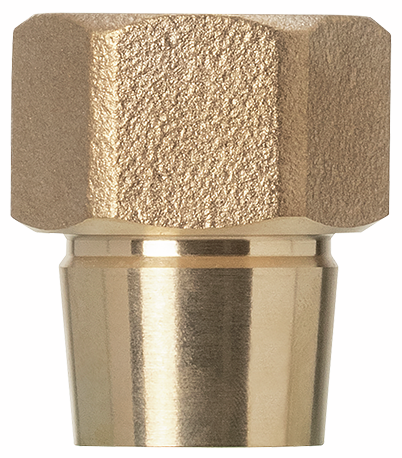

46070 Oberteil
zu Ablaufventil
| Hauptwerkstoff | Rotguss CC499K |

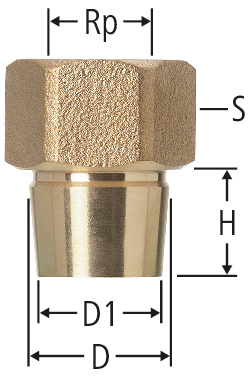

| Rp | D | D1 | H | S | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 26 | 23 | 20 | 32 | ¾ | 46070.12 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1 | 33 | 30 | 20 | 41 | 1 | 46070.13 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1¼ | 40 | 36 | 25 | 50 | 1¼ | 46070.14 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 1½ | 50 | 45 | 31 | 56 | 1½ | 46070.15 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 2 | 63 | 56 | 40 | 68 | 2 | 46070.16 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 2½ | 80 | 72 | 49 | 87 | 2½ * | 46070.17 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
| 3 | 97 | 87 | 60 | 100 | 3 * | 46070.18 | 1 |
| 51 | - | ||||
|
|
||||||||||||||
Hinweis
Oberteile zu Ablaufventilen bis Modelljahr 1984 erhältlich auf Anfrage unter individual@nussbaum.ch
* Solange Vorrat
CAD / BIM
| Beschreibung | Oberteil |
| Grösse |
|
| Artikelnummer |
46070.12
|
