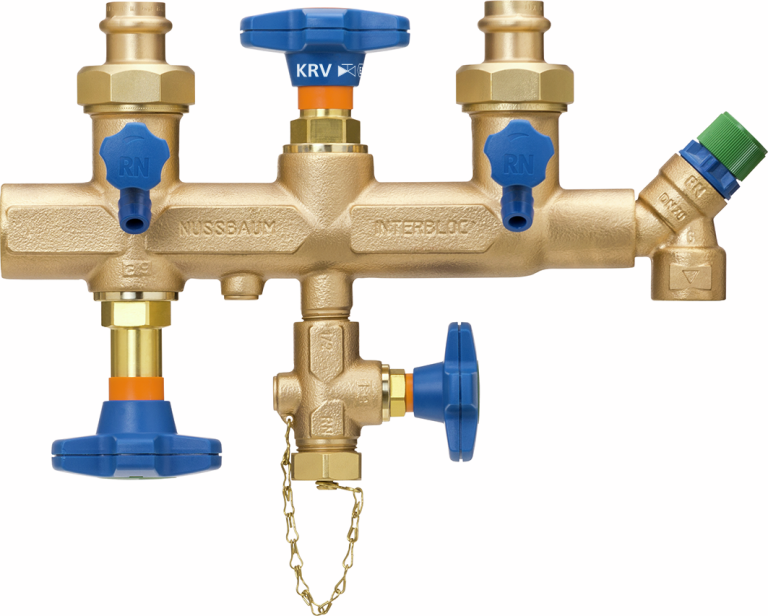

31171 Interbloc
mit Optipress-Aquaplus-Anschlussverschraubung
Verteilventil-Sicherheitsgarnitur, bestehend aus Verteilventil, KRV-Ventil, Sicherheitsventil auf 6 bar fest eingestellt, Füllventil, 2 x Entleerventil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Ansprechdruck | 6 bar |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

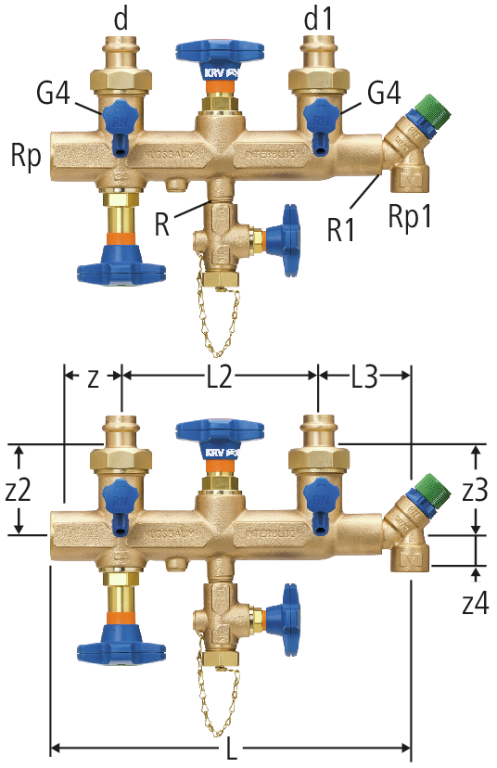

| Rp | Rp1 | R | R1 | G4 | d | d1 | z | z2 | z3 | z4 | L | L2 | L3 | bar | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ½ | ¾ | ¼ | 22 | 22 | 40 | 76 | 76 | 15 | 292 | 160 | 75 | 6 bar | 1 x 22 x 22 | 31171.21 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||||
| 1 | ¾ | ½ | ¾ | ¼ | 28 | 22 | 40 | 78 | 76 | 15 | 292 | 160 | 75 | 6 bar | 1 x 28 x 22 | 31171.22 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||||
| 1¼ | ¾ | ½ | ¾ | ¼ | 22 | 22 | 45 | 76 | 76 | 15 | 299 | 160 | 75 | 6 bar | 1¼ x 22 x 22 | 31171.23 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||||
| 1¼ | ¾ | ½ | ¾ | ¼ | 28 | 22 | 45 | 78 | 76 | 15 | 299 | 160 | 75 | 6 bar | 1¼ x 28 x 22 | 31171.24 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||||
| 1¼ | ¾ | ½ | ¾ | ¼ | 28 | 28 | 45 | 78 | 78 | 15 | 299 | 160 | 75 | 6 bar | 1¼ x 28 x 28 | 31171.25 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||||
CAD / BIM
| Beschreibung | Interbloc |
| Grösse |
|
| Artikelnummer |
31171.21
|
