31161 Interbloc
ohne Anschlussverschraubung

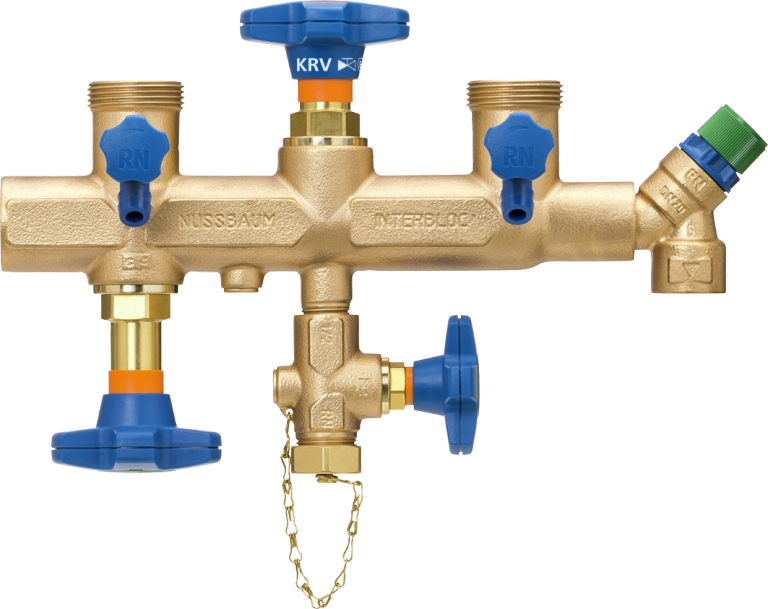

Verteilventil-Sicherheitsgarnitur, bestehend aus Verteilventil, KRV-Ventil, Sicherheitsventil auf 6 bar fest eingestellt, 2 x Entleerventil, Füllventil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 10 |
| Ansprechdruck | 6 bar |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

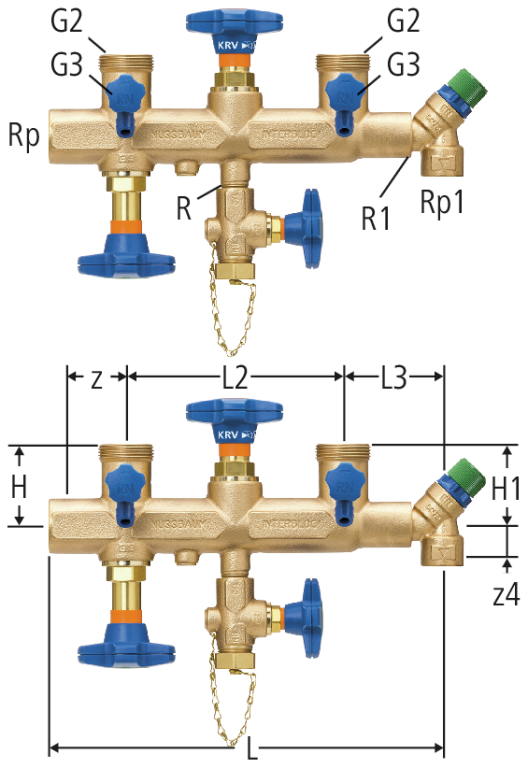

| DN | Rp | Rp1 | R | R1 | G2 | G3 | z | z4 | L | L2 | L3 | H | H1 | Kvs | bar | Art.-Nr. | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | ¾ | ½ | ¾ | 1¼ | ¼ | 40 | 15 | 292 | 160 | 75 | 60 | 60 | 19.4 | 6 bar | 25 (1) | 31161.36 |
| 01 | - | ||||
|
|
||||||||||||||||||||||||
| 32 | 1¼ | ¾ | ½ | ¾ | 1¼ | ¼ | 45 | 15 | 299 | 160 | 75 | 60 | 60 | 19.4 | 6 bar | 32 (1¼) | 31161.37 |
| 01 | - | ||||
|
|
||||||||||||||||||||||||
CAD / BIM
| Beschreibung | Interbloc |
| Grösse |
|
| Artikelnummer |
31161.36
|
