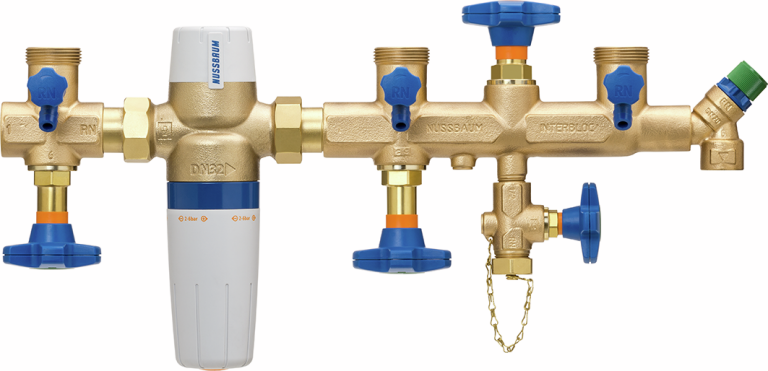

31105 Standard-Verteilbatterie mit Druckreduzierventil
ohne Anschlussverschraubung
bestehend aus Druckreduzierventil, Batterieventil, Entleerventil, Interbloc
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 30 °C |

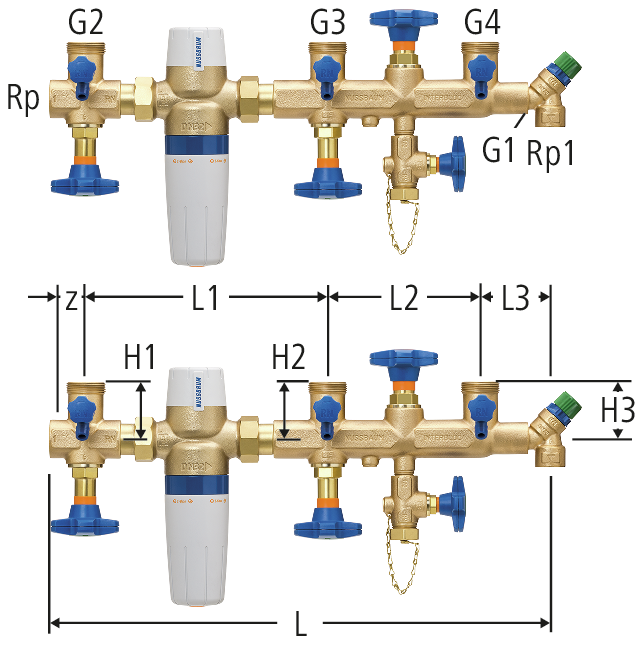

| DN | Rp | Rp1 | G1 | G2 | G3 | G4 | z | L | L1 | L2 | L3 | H1 | H2 | H3 | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | ¾ | ¾ | 1¼ | 1¼ | 1¼ | 20 | 516 | 244 | 160 | 75 | 60 | 60 | 60 | 25 (1) | 31105.36 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||||
| 32 | 1¼ | ¾ | ¾ | 1¼ | 1¼ | 1¼ | 25 | 561 | 282 | 160 | 75 | 62 | 60 | 60 | 32 (1¼) | 31105.37 | 1 |
| 01 | - | ||||
|
|
||||||||||||||||||||||||
CAD / BIM
| Beschreibung | Standard-Verteilbatterie mit Druckreduzierventil |
| Grösse |
|
| Artikelnummer |
31105.36
|
