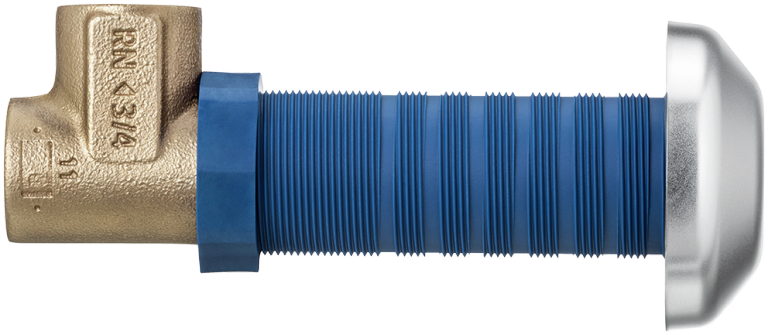

23132 Unterputz-Eckventil
mit Innengewinde
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

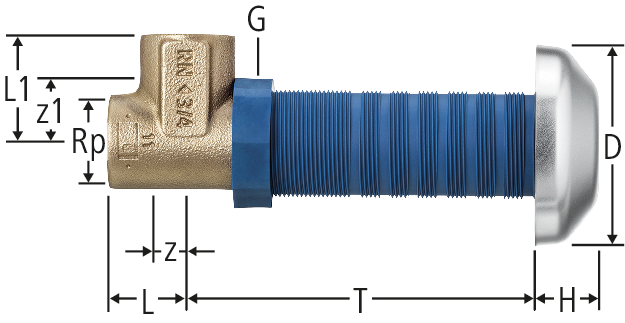

| Rp | G | D | z | z1 | L | L1 | H | T min | T max | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 70 | 14 | 25 | 27 | 38 | 22 | 43 | 129 | 5.87 | ½ | 23132.04 | 1 |
| 01 | 624.213 | ||||
|
|
||||||||||||||||||||
| ¾ | ¾ | 70 | 12 | 23 | 27 | 38 | 22 | 43 | 129 | 8.52 | ¾ | 23132.05 | 1 |
| 01 | 624.214 | ||||
|
|
||||||||||||||||||||
CAD / BIM
| Beschreibung | Unterputz-Eckventil |
| Grösse |
|
| Artikelnummer |
23132.04
|
