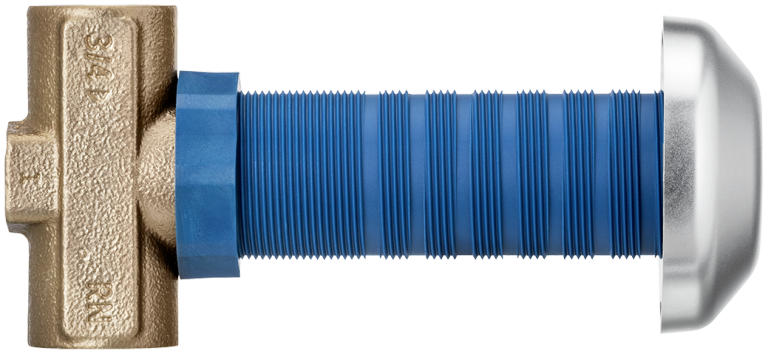

23130 Unterputz-Geradsitzventil
mit Innengewinde
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

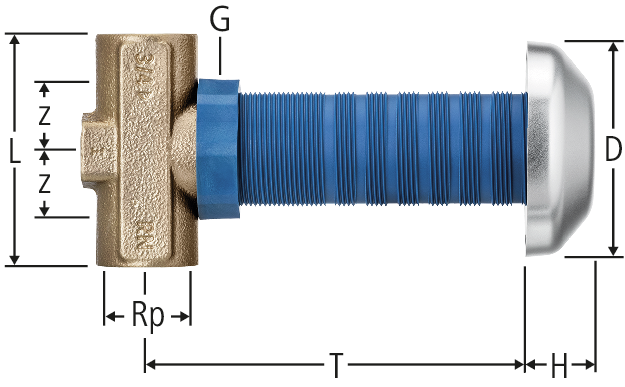

| Rp | G | D | z | L | H | T min | T max | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 70 | 24 | 75 | 22 | 43 | 129 | 4.41 | ½ | 23130.04 | 1 |
| 01 | 623.613 | ||||
|
|
||||||||||||||||||
| ¾ | ¾ | 70 | 23 | 75 | 22 | 43 | 129 | 6.16 | ¾ | 23130.05 | 1 |
| 01 | 623.614 | ||||
|
|
||||||||||||||||||
| 1 | ¾ | 70 | 31 | 95 | 22 | 43 | 129 | 7.70 | 1 | 23130.06 | 1 |
| 01 | 623.615 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Unterputz-Geradsitzventil |
| Grösse |
|
| Artikelnummer |
23130.04
|
