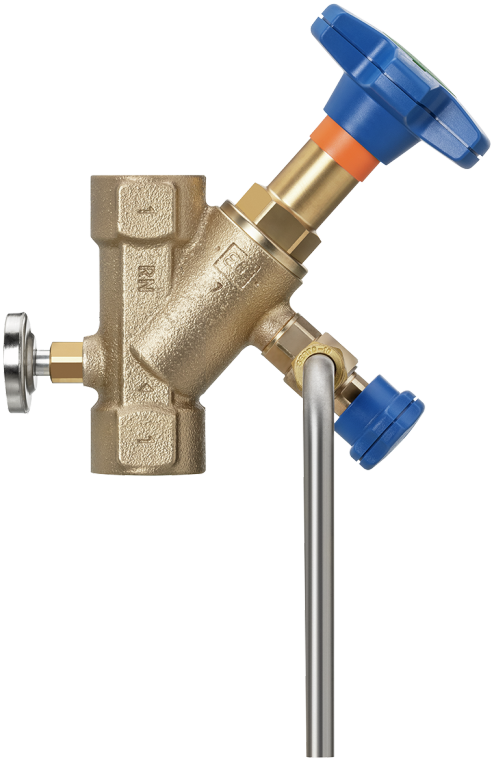

22105 Schrägsitzventil
mit Probenahmeventil, mit Thermometer
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

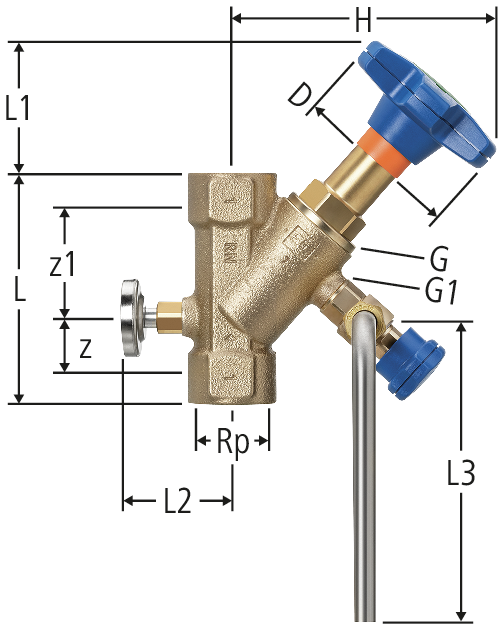

| Rp | G | G1 | D | z | z1 | L | L1 | L2 | L3 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | 60 | 19 | 31 | 75 | 43 | 41 | 125 | 84 | 6.2 | ½ | 22105.04 | 1 |
| 01 | 621.113 | ||||
|
|
|||||||||||||||||||||
| ¾ | ¾ | ¼ | 60 | 17 | 41 | 87 | 45 | 44 | 125 | 96 | 12.8 | ¾ | 22105.05 | 1 |
| 01 | 621.114 | ||||
|
|
|||||||||||||||||||||
| 1 | 1 | ¼ | 73 | 18 | 48 | 100 | 55 | 47 | 125 | 115 | 22.4 | 1 | 22105.06 | 1 |
| 01 | 621.115 | ||||
|
|
|||||||||||||||||||||
| 1¼ | 1¼ | ¼ | 73 | 20 | 60 | 118 | 60 | 50 | 125 | 132 | 35.3 | 1¼ | 22105.07 | 1 |
| 01 | 621.116 | ||||
|
|
|||||||||||||||||||||
| 1½ | 1½ | ¼ | 98 | 24 | 68 | 130 | 74 | 53 | 125 | 154 | 49.7 | 1½ | 22105.08 | 1 |
| 01 | 621.117 | ||||
|
|
|||||||||||||||||||||
| 2 | 2 | ¼ | 98 | 23 | 79 | 150 | 89 | 61 | 125 | 182 | 82.2 | 2 | 22105.09 | 1 |
| 01 | 621.118 | ||||
|
|
|||||||||||||||||||||
