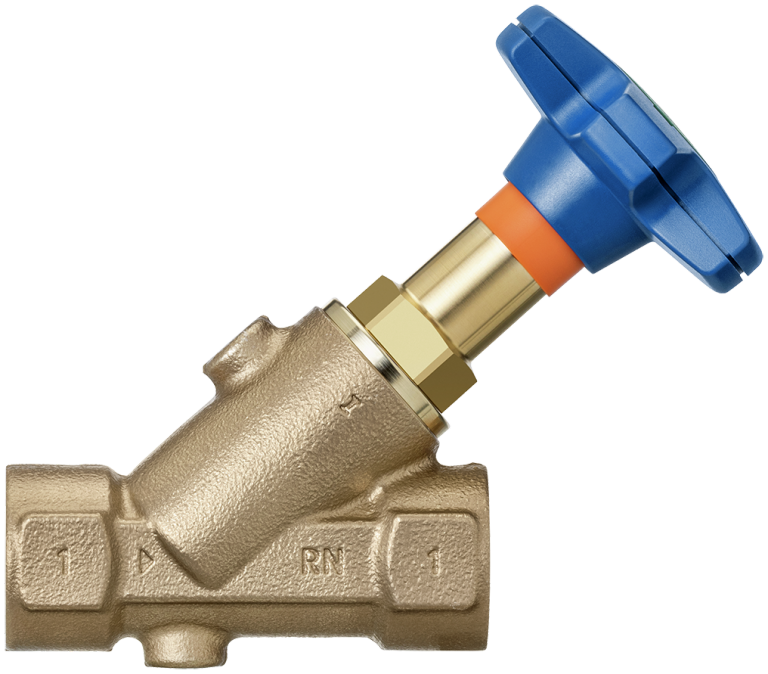

22102 Schrägsitzventil
ohne Entleerventil
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

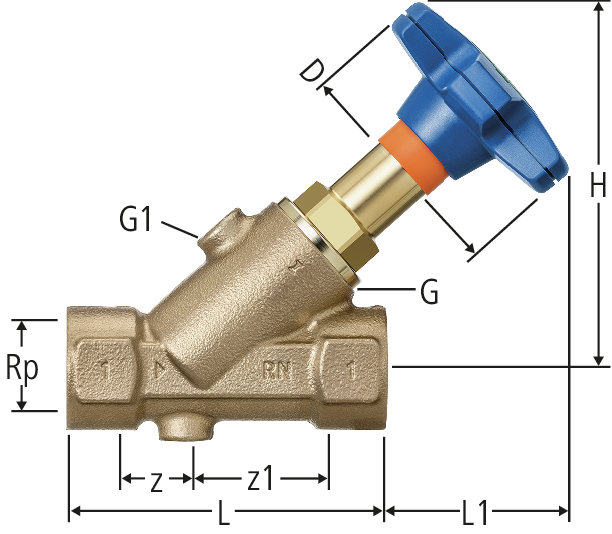

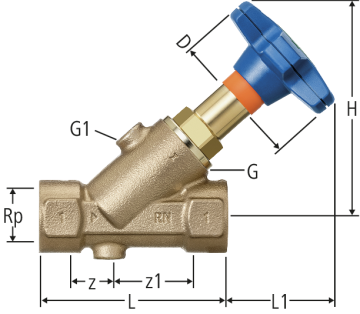

| Rp | G | G1 | D | z | z1 | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | 60 | 19 | 31 | 75 | 43 | 84 | 6.19 | ½ | 22102.34 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| ¾ | ¾ | ¼ | 60 | 17 | 41 | 87 | 45 | 96 | 12.83 | ¾ | 22102.35 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 1 | 1 | ¼ | 73 | 18 | 48 | 100 | 55 | 115 | 22.40 | 1 | 22102.36 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 1¼ | 1¼ | ¼ | 73 | 20 | 60 | 118 | 60 | 132 | 35.29 | 1¼ | 22102.37 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 1½ | 1½ | ¼ | 98 | 24 | 68 | 130 | 74 | 154 | 49.68 | 1½ | 22102.38 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 2 | 2 | ¼ | 98 | 23 | 79 | 150 | 89 | 182 | 82.16 | 2 | 22102.39 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
| 2½ | 2½ | ¼ | 140 | 31 | 100 | 185 | 112 | 224 | 133.70 | 2½ | 22102.40 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||
CAD / BIM
| Beschreibung | Schrägsitzventil |
| Grösse |
|
| Artikelnummer |
22102.34
|
