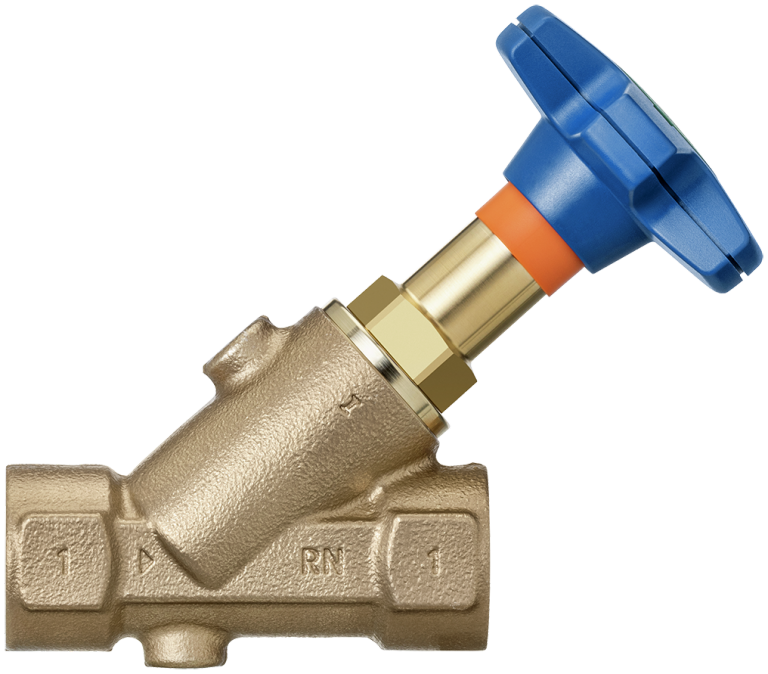

22100 Schrägsitzventil
mit Easy-Top-Oberteil
| Hauptwerkstoff | Rotguss CC246E |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |

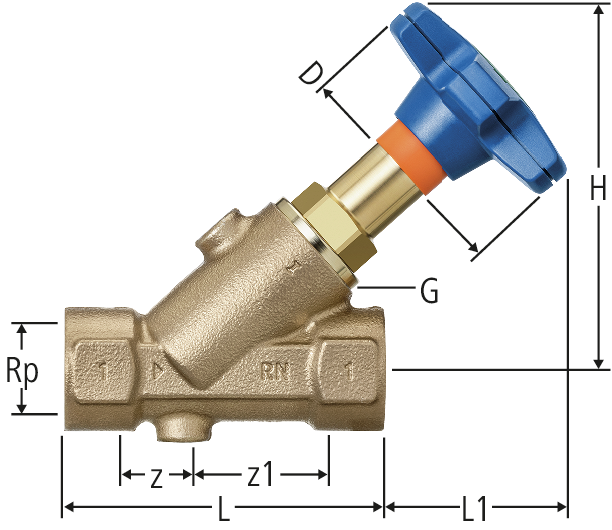

| Rp | G | D | z | z1 | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 60 | 19 | 31 | 75 | 43 | 84 | 6.19 | ½ | 22100.04 | 1 |
| 01 | 621.113 | ||||
|
|
||||||||||||||||||
| ¾ | ¾ | 60 | 17 | 41 | 87 | 45 | 96 | 12.83 | ¾ | 22100.05 | 1 |
| 01 | 621.114 | ||||
|
|
||||||||||||||||||
| 1 | 1 | 73 | 18 | 48 | 100 | 55 | 115 | 22.40 | 1 | 22100.06 | 1 |
| 01 | 833.111,621.115 | ||||
|
|
||||||||||||||||||
| 1¼ | 1¼ | 73 | 20 | 60 | 118 | 60 | 132 | 35.29 | 1¼ | 22100.07 | 1 |
| 01 | 833.112,621.116 | ||||
|
|
||||||||||||||||||
| 1½ | 1½ | 98 | 24 | 68 | 130 | 74 | 154 | 49.68 | 1½ | 22100.08 | 1 |
| 01 | 833.113,621.117 | ||||
|
|
||||||||||||||||||
| 2 | 2 | 98 | 23 | 79 | 150 | 89 | 182 | 82.16 | 2 | 22100.09 | 1 |
| 01 | 833.114,621.118 | ||||
|
|
||||||||||||||||||
| 2½ | 2½ | 140 | 31 | 100 | 185 | 112 | 224 | 133.70 | 2½ | 22100.10 | 1 |
| 01 | 833.115,621.121 | ||||
|
|
||||||||||||||||||
CAD / BIM
| Beschreibung | Schrägsitzventil |
| Grösse |
|
| Artikelnummer |
22100.04
|
