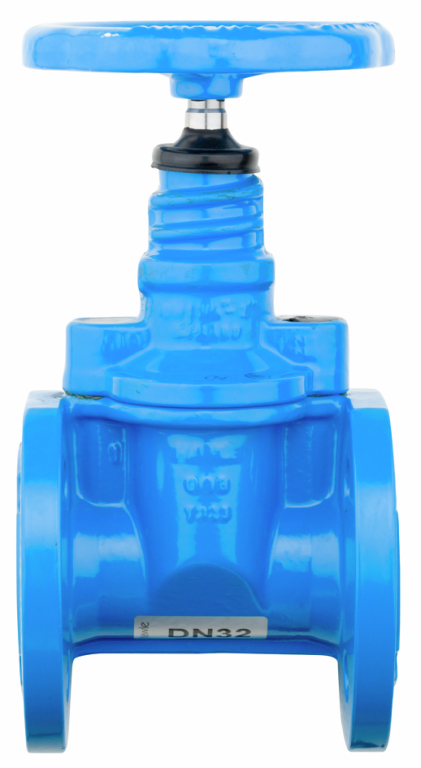

62010 Schieber
mit Flansch
mit Weichdichtung (EPDM) (nicht für Gas)
| Hauptwerkstoff | Sphäroguss GGG 40 |
| Oberflächenbehandlung | pulverbeschichtet |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 40 °C |
| Medien | Wasser |
| Flanschnorm | EN 1092 - PN 16 |

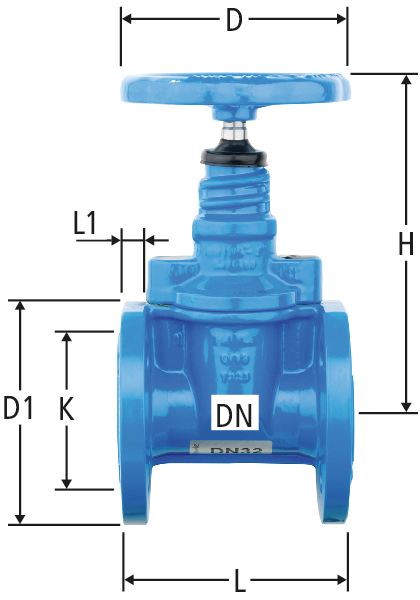

| DN | D | D1 | L | L1 | H | N | K | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 140 | 115 | 130 | 18 | 180 | 4x Ø14 | 85 | 20.6 | 25 | 62010.23 | 1 |
| 02 | 721.153 | ||||
|
|
||||||||||||||||||
| 32 | 140 | 140 | 140 | 20 | 210 | 4x Ø18 | 100 | 36.8 | 32 | 62010.24 | 1 |
| 02 | 721.154 | ||||
|
|
||||||||||||||||||
| 40 | 140 | 150 | 140 | 20 | 210 | 4x Ø18 | 110 | 45.2 | 40 | 62010.25 | 1 |
| 02 | 721.155 | ||||
|
|
||||||||||||||||||
| 50 | 160 | 165 | 150 | 21 | 244 | 4x Ø18 | 125 | 76.1 | 50 | 62010.26 | 1 |
| 02 | 721.156 | ||||
|
|
||||||||||||||||||
| 65 | 190 | 185 | 170 | 21 | 320 | 4x Ø18 | 145 | 115.5 | 65 | 62010.27 | 1 |
| 02 | 721.157 | ||||
|
|
||||||||||||||||||
| 80 | 190 | 200 | 180 | 21 | 323 | 8x Ø18 | 160 | 158.4 | 80 | 62010.28 | 1 |
| 02 | 721.158 | ||||
|
|
||||||||||||||||||
| 100 | 210 | 220 | 190 | 21 | 353 | 8x Ø18 | 180 | 233 | 100 | 62010.29 | 1 |
| 02 | 721.161 | ||||
|
|
||||||||||||||||||
| 125 | 285 | 250 | 200 | 21 | 456 | 8x Ø18 | 210 | 364 | 125 | 62010.30 | 1 |
| 02 | 721.162 | ||||
|
|
||||||||||||||||||
| 150 | 329 | 285 | 210 | 24 | 468 | 8x Ø22 | 240 | 1600 | 150 | 62010.31 | 1 |
| 02 | 721.163 | ||||
|
|
||||||||||||||||||
| 200 | 360 | 340 | 230 | 26 | 586 | 12x Ø22 | 295 | 3200 | 200 | 62010.32 | 1 |
| 02 | 721.164 | ||||
|
|
||||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
Schrauben-Auswahlhilfe für Flanschverbindungen
