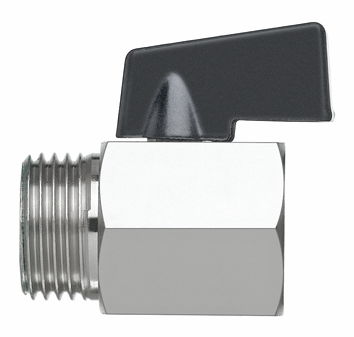

26024 Mini-Kugelhahn
mit Innengewinde, mit Aussengewinde
mit Kugel (Messing, hartverchromt), mit Dichtung (PTFE/NBR), mit Griff schwarz
| Hauptwerkstoff | Messing |
| Oberflächenbehandlung | vernickelt |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 50 °C |
| Medien | Wasser / Druckluft |
| G | L | L1 | L2 | L3 | L4 | H | S | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| â…› | 40 | 18 | 22 | 10 | 10 | 26 | 20 | â…› | 26024.51 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| ¼ | 40 | 18 | 22 | 10 | 10 | 26 | 20 | ¼ | 26024.52 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| ⅜ | 40 | 18 | 22 | 10 | 10 | 26 | 20 | ⅜ | 26024.53 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| ½ | 47 | 21 | 22 | 11 | 11 | 29 | 24 | ½ | 26024.54 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
| ¾ | 51 | 24 | 22 | 14 | 12 | 31 | 30 | ¾ | 26024.55 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Mini-Kugelhahn |
| Grösse |
|
| Artikelnummer |
26024.51
|
