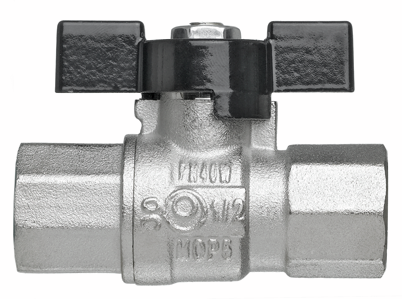

26020 Kugelhahn mit Flügelgriff
mit Innengewinde
mit Kugel (Messing, hartverchromt), mit Dichtung (PTFE/FKM), mit Flügelgriff schwarz
| Hauptwerkstoff | Messing |
| Oberflächenbehandlung | vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Medien | Wasser / Druckluft |

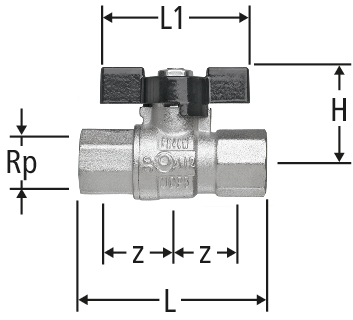

| Rp | z | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | 13 | 45 | 50 | 33 | 8 | ¼ | 26020.52 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| ⅜ | 20 | 60 | 50 | 33 | 10.3 | ⅜ | 26020.53 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| ½ | 25 | 75 | 61 | 39 | 35 | ½ | 26020.54 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| ¾ | 25 | 80 | 61 | 43 | 47 | ¾ | 26020.55 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 1 | 28 | 90 | 72 | 52 | 54 | 1 | 26020.56 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 1¼ | 36 | 110 | 72 | 71 | 82 | 1¼ | 26020.57 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Kugelhahn mit Flügelgriff |
| Grösse |
|
| Artikelnummer |
26020.52
|
