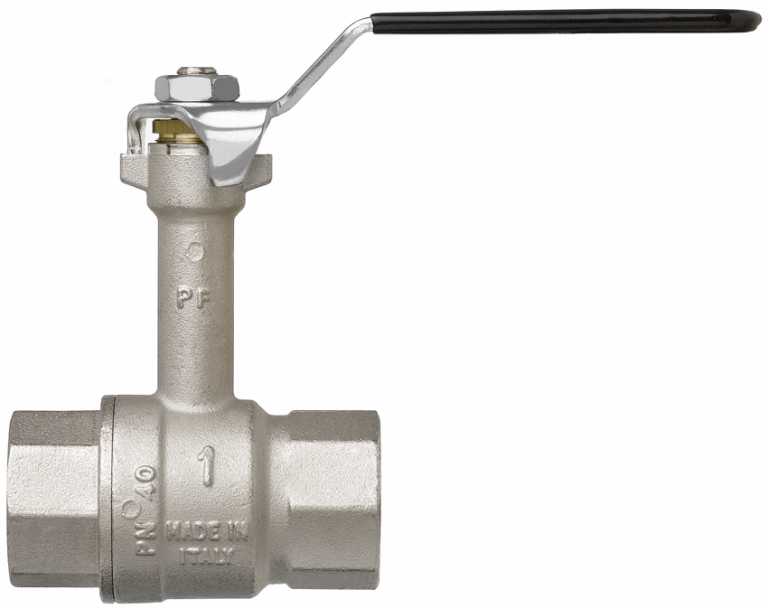

26011 Kugelhahn
mit Spindelverlängerung gegossen
mit Innengewinde, mit Kugel (Messing, hartverchromt), mit Dichtung (PTFE/FKM), mit Griff schwarz
| Hauptwerkstoff | Messing |
| Oberflächenbehandlung | vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Medien | Wasser / Druckluft |

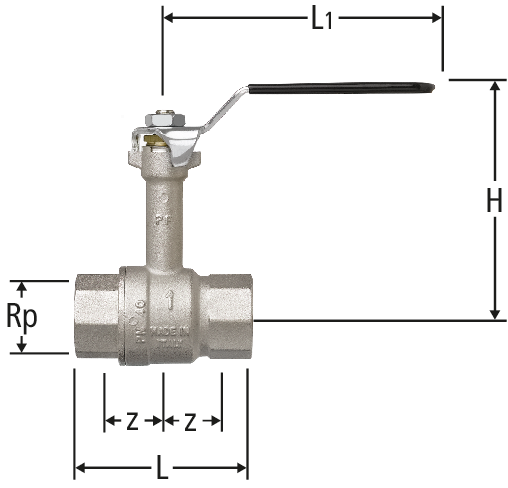

| Rp | z | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 19 | 63 | 90 | 96 | 35 | ½ | 26011.54 | 1 |
| 01 | 655.163 | ||||
|
|
|||||||||||||||
| ¾ | 20 | 71 | 90 | 100 | 47 | ¾ | 26011.55 | 1 |
| 01 | 655.164 | ||||
|
|
|||||||||||||||
| 1 | 25 | 83 | 125 | 109 | 54 | 1 | 26011.56 | 1 |
| 01 | 655.165 | ||||
|
|
|||||||||||||||
| 1¼ | 27 | 92 | 125 | 114 | 82 | 1¼ | 26011.57 | 1 |
| 01 | 655.166 | ||||
|
|
|||||||||||||||
| 1½ | 35 | 104 | 140 | 131 | 160 | 1½ | 26011.58 | 1 |
| 01 | 655.167 | ||||
|
|
|||||||||||||||
| 2 | 38 | 124 | 140 | 139 | 230 | 2 | 26011.59 | 1 |
| 01 | 655.168 | ||||
|
|
|||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
