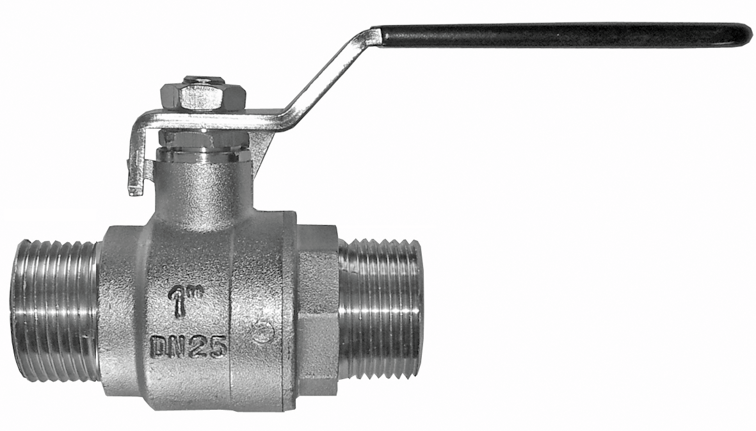

26005 Kugelhahn
mit Aussengewinde
mit Kugel aus Messing, hartverchromt, mit Dichtung PTFE/FKM, mit Griff schwarz
| Hauptwerkstoff | Messing |
| Oberflächenbehandlung | vernickelt |
| Medien | Wasser / Druckluft |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |

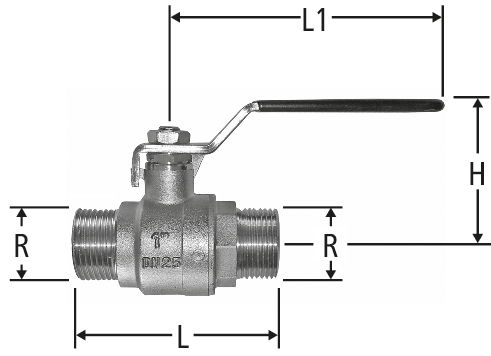

| R | L | L1 | H | Kvs | Art.-Nr. | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 68 | 90 | 54 | 35 | ½ | 26005.54 | 01 | 1 | 655.133 |
| ||||
|
|
||||||||||||||
| ¾ | 66 | 93 | 58 | 47 | ¾ | 26005.55 | 01 | 1 | 655.134 |
| ||||
|
|
||||||||||||||
| 1 | 78 | 116 | 59 | 54 | 1 | 26005.56 | 01 | 1 | 655.135 |
| ||||
|
|
||||||||||||||
| 1¼ | 102 | 125 | 71 | 82 | 1¼ | 26005.57 | 01 | 1 | 655.136 |
| ||||
|
|
||||||||||||||
| 1½ | 102 | 151 | 75 | 160 | 1½ | 26005.58 | 01 | 1 | 655.137 |
| ||||
|
|
||||||||||||||
| 2 | 137 | 140 | 88 | 230 | 2 | 26005.59 | 01 | 1 | 655.138 |
| ||||
|
|
||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Kugelhahn |
| Grösse |
|
| Artikelnummer |
26005.54
|
