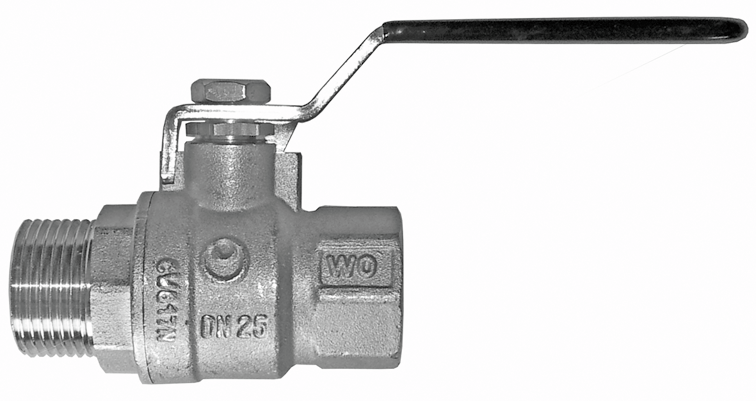

26004 Kugelhahn
mit Innengewinde, mit Aussengewinde
mit Kugel (Messing, hartverchromt), mit Dichtung (PTFE/FKM), mit Griff schwarz
| Hauptwerkstoff | Messing |
| Oberflächenbehandlung | vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Medien | Wasser / Druckluft |
| Rp | R | z | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 57 | 70 | 90 | 41 | 35 | ½ | 26004.54 | 1 |
| 01 | 655.133 | ||||
|
|
||||||||||||||||
| ¾ | ¾ | 65 | 80 | 90 | 58 | 47 | ¾ | 26004.55 | 1 |
| 01 | 655.134 | ||||
|
|
||||||||||||||||
| 1 | 1 | 75 | 92 | 125 | 66 | 54 | 1 | 26004.56 | 1 |
| 01 | 655.135 | ||||
|
|
||||||||||||||||
| 1¼ | 1¼ | 83 | 102 | 125 | 71 | 82 | 1¼ | 26004.57 | 1 |
| 01 | 655.136 | ||||
|
|
||||||||||||||||
| 1½ | 1½ | 93 | 117 | 140 | 80 | 160 | 1½ | 26004.58 | 1 |
| 01 | 655.137 | ||||
|
|
||||||||||||||||
| 2 | 2 | 110 | 137 | 140 | 88 | 230 | 2 | 26004.59 | 1 |
| 01 | 655.138 | ||||
|
|
||||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Kugelhahn |
| Grösse |
|
| Artikelnummer |
26004.54
|
