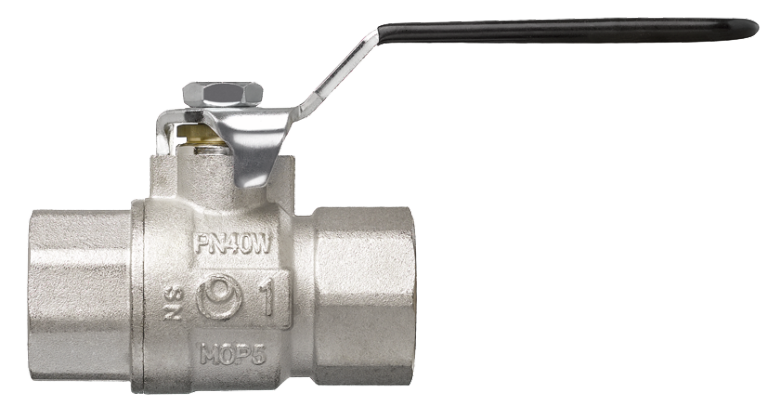

26003 Kugelhahn
mit Innengewinde
mit Kugel (Messing, hartverchromt), mit Dichtung (PTFE/FKM), mit Griff schwarz
| Hauptwerkstoff | Messing |
| Oberflächenbehandlung | vernickelt |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 110 °C |
| Medien | Wasser / Druckluft |

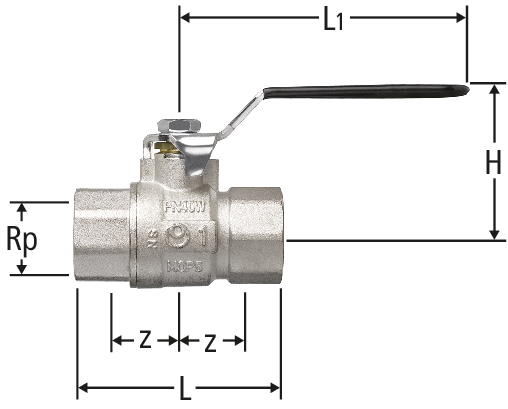

| Rp | z | L | L1 | H | Kvs | Art.-Nr. | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | 13 | 45 | 80 | 40 | 8 | ¼ | 26003.52 | 1 |
| 01 | 655.131 | ||||
| ⅜ | 20 | 60 | 80 | 40 | 10.3 | ⅜ | 26003.53 | 1 |
| 01 | 655.132 | ||||
| ½ | 25 | 75 | 90 | 52 | 35 | ½ | 26003.54 | 1 |
| 01 | 655.133 | ||||
|
|
|||||||||||||||
| ¾ | 25 | 80 | 90 | 55 | 47 | ¾ | 26003.55 | 1 |
| 01 | 655.134 | ||||
|
|
|||||||||||||||
| 1 | 28 | 90 | 125 | 64 | 54 | 1 | 26003.56 | 1 |
| 01 | 655.135 | ||||
|
|
|||||||||||||||
| 1¼ | 36 | 110 | 125 | 69 | 82 | 1¼ | 26003.57 | 1 |
| 01 | 655.136 | ||||
|
|
|||||||||||||||
| 1½ | 41 | 120 | 140 | 78 | 160 | 1½ | 26003.58 | 1 |
| 01 | 655.137 | ||||
|
|
|||||||||||||||
| 2 | 46 | 140 | 140 | 85 | 230 | 2 | 26003.59 | 1 |
| 01 | 655.138 | ||||
|
|
|||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
