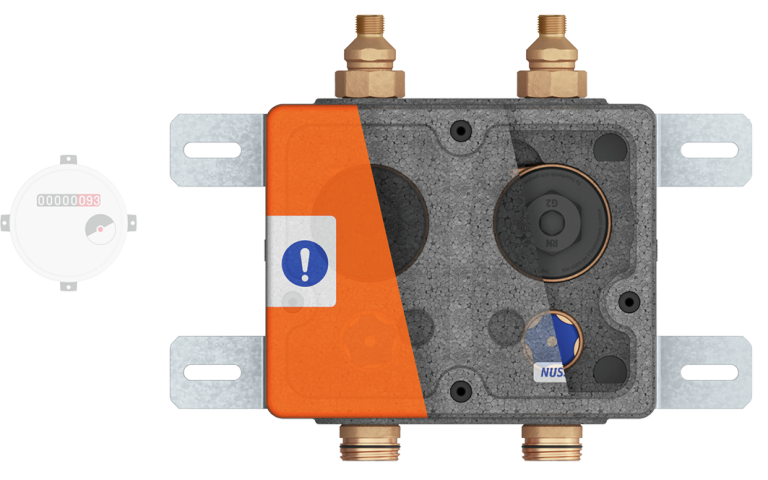

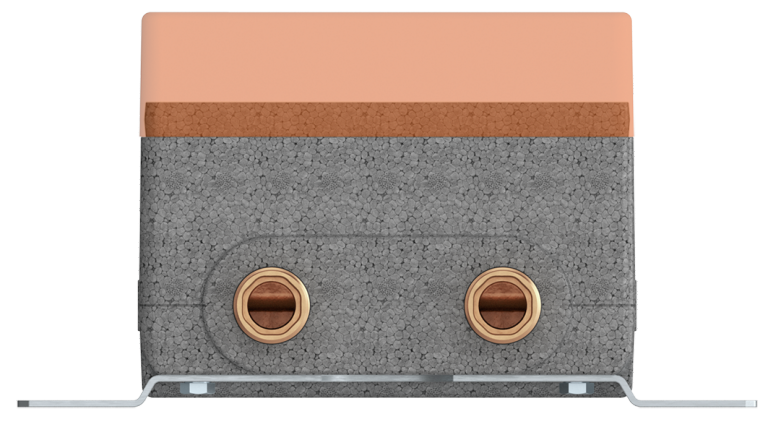

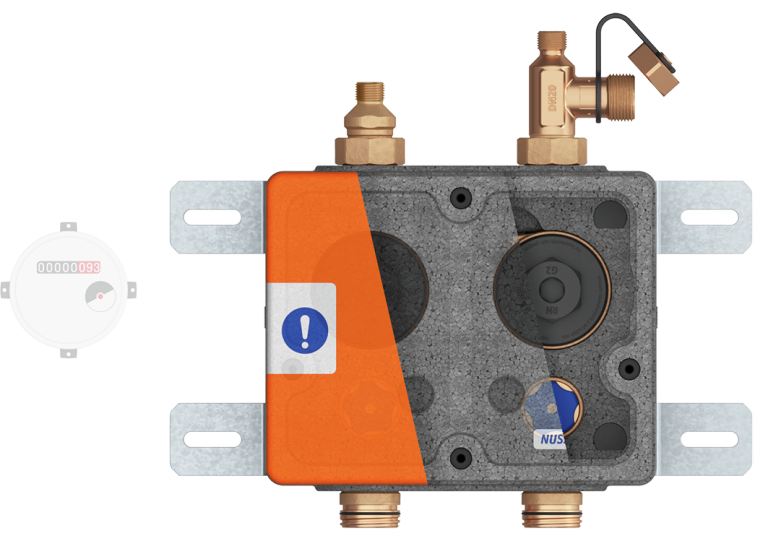

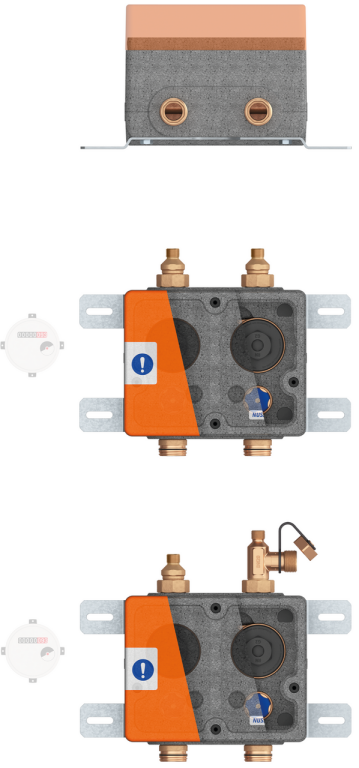

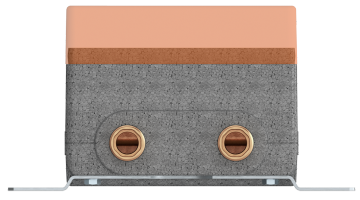

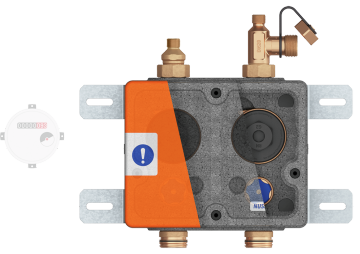

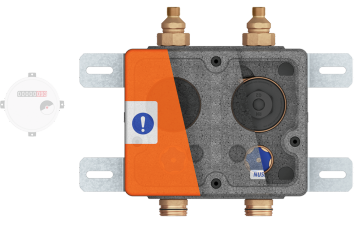

70090 Küchenanschlussgarnitur
mit Unterputz-Armaturenbox, Doppelausführung kompakt
mit Absperrarmatur, mit Gehäuse für Einbau Messkapsel Koax, ohne Befestigungsmaterial, ohne Messkapsel
| Hauptwerkstoff | Rotguss CC246E |
| Sekundärwerkstoff | Kunststoff |
| Nenndruck | PN 10 |
| Betriebstemperatur max. | 90 °C |
| Medien | Wasser |
| UP-Box Bauform | Doppelausführung kompakt |
| UP-Box Funktion | Wassermessung |

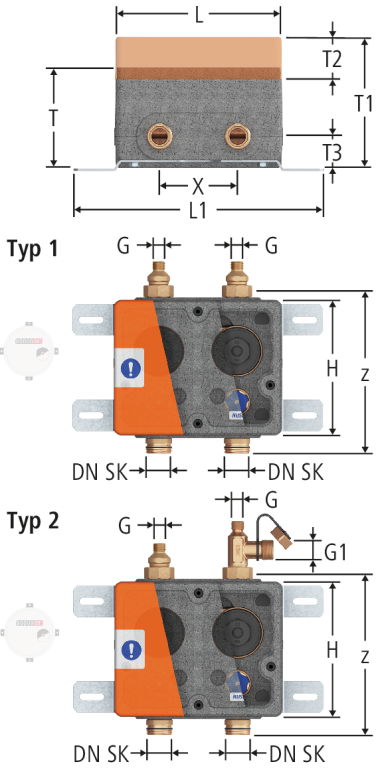

| DN SK | G | z | L | L1 | H | T | T1 | T2 | T3 | X | Kvs | Art.-Nr. | VE | G1 | CHF | RK | suissetec | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ⅜ | 209 | 215 | 320 | 179 | 128 | 167 | 55 | 40 | 100 | 3.24 | Typ | 1 | 70090.21 | 1 |
| 01 | 224.418 | |||||
|
|
|||||||||||||||||||||||
| 20 | ⅜ | 209 | 215 | 320 | 179 | 128 | 167 | 55 | 40 | 100 | 3.24 | Typ | 2 | 70090.22 | 1 | ¾ |
| 01 | 224.418 | ||||
|
|
|||||||||||||||||||||||
Kvs: Gemessen mit der Messkapsel Koax 67016
Weitere Masse siehe 70115-70119
Für den Dauerbetrieb ist der Verschlusszapfen 67002 zu verwenden.
