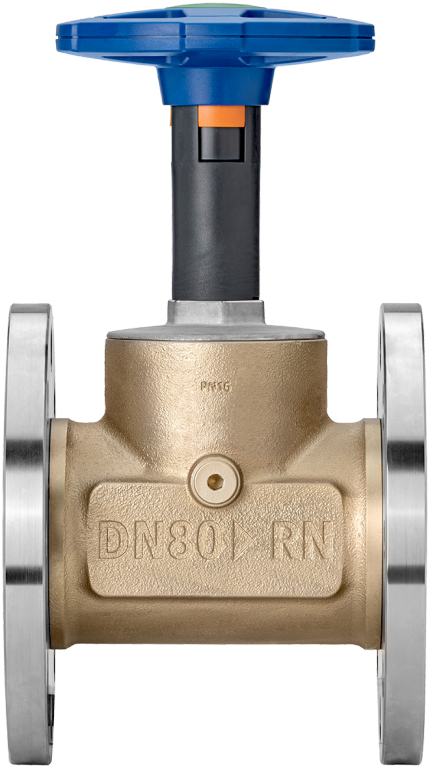

23109 Geradsitzventil mit Flansch
ohne Entleerventil
mit Flansch drehbar aus Edelstahl, mit Easy-Top-Oberteil, mit 2 x Flanschdichtung Klinger PN 10/16
| Hauptwerkstoff | Rotguss CC246E |
| Medien | Wasser |
| Betriebsdruck max. | 16 bar |
| Nenndruck | PN 16 |
| Betriebstemperatur max. | 90 °C |
| Flanschnorm | EN 1092 - PN 16 |

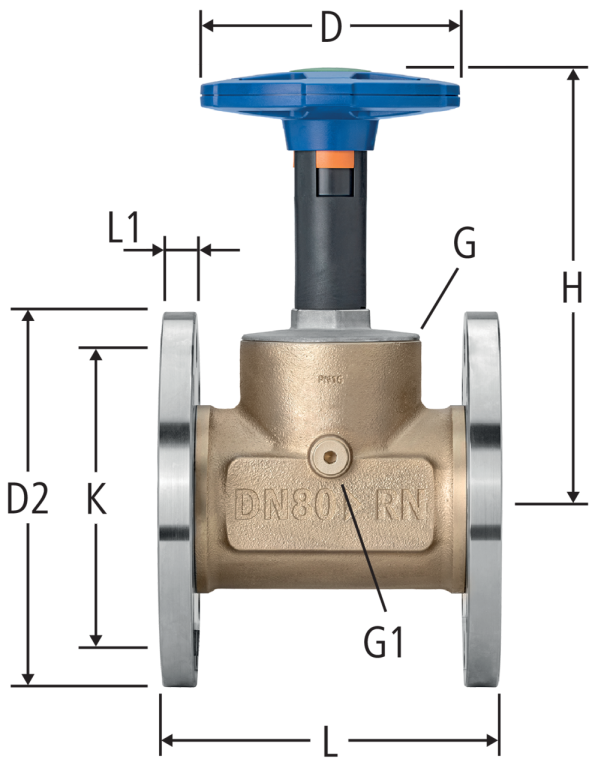

| DN | G | G1 | D | D2 | L | L1 | H | N | K | Kvs | Art.-Nr. | RK | VE | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 2½ | ⅜ | 140 | 185 | 170 | 19 | 219 | 8x Ø18 | 145 | 65.3 | 65 | 23109.27 | 01 | 1 |
| ||||
|
|
|||||||||||||||||||
| 80 | 3 | ⅜ | 140 | 200 | 180 | 19 | 229 | 8x Ø18 | 160 | 88.6 | 80 | 23109.28 | 01 | 1 |
| ||||
|
|
|||||||||||||||||||
| 100 | 4 | ⅜ | 140 | 220 | 190 | 21 | 241 | 8x Ø18 | 180 | 136.5 | 100 | 23109.29 | 01 | 1 |
| ||||
|
|
|||||||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
Unter www.nussbaum.ch/planungstools finden Sie eine übersichtliche Schrauben-Auswahlhilfe für Flanschverbindungen.
